شناخت قطعات آبگرمکن دیواری کمک میکند بدانید هنگام باز کردن شیر آب گرم، داخل دستگاه چه اتفاقی میافتد و خرابی هر قطعه چه نشانههایی دارد. رگلاتور آب و دیافراگم، جریان آب را تشخیص میدهند؛ مجموعه گاز سوخت را به مشعل میرساند؛ مبدل حرارتی گرمای شعله را به آب منتقل میکند و سنسورهای ایمنی در صورت بروز مشکل، دستگاه را خاموش میکنند.
اجزای آبگرمکن دیواری در مدلهای مختلف کاملاً یکسان نیستند. آبگرمکنهای شمعکدار معمولاً ترموکوپل و شمعک دارند؛ اما مدلهای آیونایز برای روشن کردن مشعل از جرقهزن، الکترود تشخیص شعله و مدار کنترل استفاده میکنند. شکل و محل قطعات آبگرمکن دیواری بوتان، ایران شرق و برندهای دیگر نیز با توجه به مدل دستگاه تغییر میکند.
در این راهنما، نام قطعات آبگرمکن دیواری، کاربرد، محل تقریبی و علائم خرابی آنها را بررسی میکنیم. توجه داشته باشید که این توضیحات برای شناسایی قطعات است. باز کردن مسیر گاز، تنظیم شیر گاز و دستکاری سنسورهای ایمنی باید توسط تعمیرکار انجام شود.
اگر دستگاه هنوز نصب نشده یا درباره محل مناسب، دودکش و اتصالات آن مطمئن نیستید، استفاده از خدمات نصب آبگرمکن میتواند از مشکلاتی مانند احتراق ناقص، پسزدن دود و کاهش فشار آب گرم جلوگیری کند.

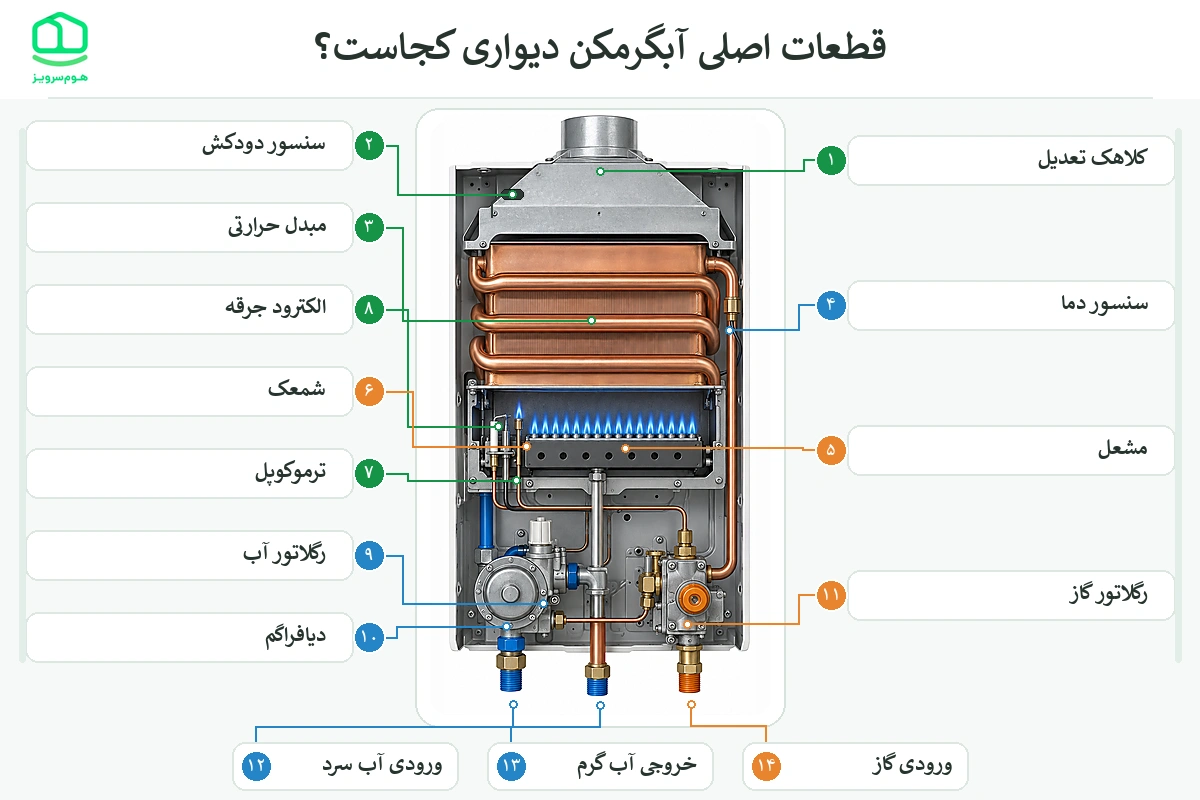

نام و کاربرد قطعات آبگرمکن دیواری
جدول زیر مهمترین اجزای تشکیلدهنده آبگرمکن دیواری را بهصورت خلاصه نشان میدهد. محل دقیق هر قطعه باید با نقشه فنی همان مدل تطبیق داده شود.
وجود یک تصویر شمارهگذاریشده از داخل آبگرمکن دیواری در ابتدای مقاله، پیدا کردن این قطعات را آسانتر میکند. در عکس قطعات آبگرمکن دیواری بوتان باید مدل دستگاه نیز نوشته شود؛ زیرا محل بعضی قطعات در مدلهای قدیمی و جدید متفاوت است.

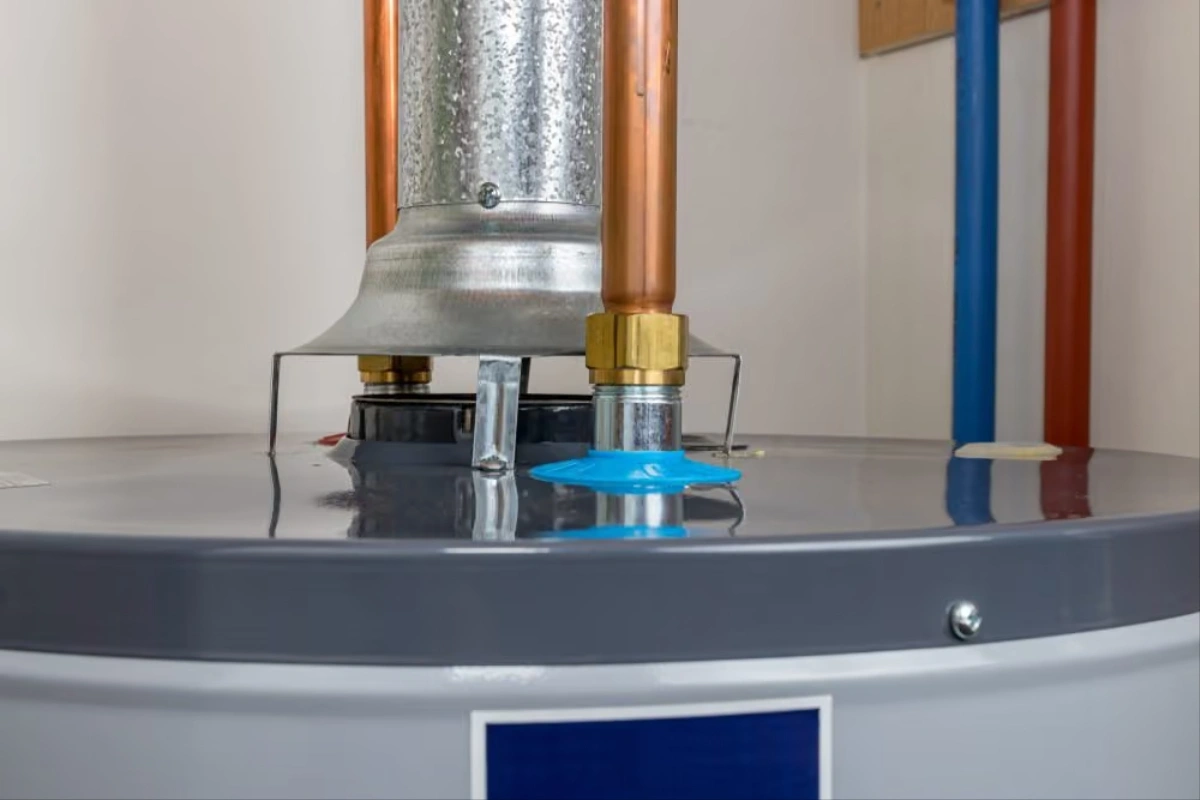

قطعات مسیر دود و سیستم ایمنی آبگرمکن
بخش مهمی از وسایل آبگرمکن دیواری به خروج ایمن محصولات احتراق مربوط است. خرابی یا حذف این قطعات ممکن است باعث پسزدن دود و ورود گازهای خطرناک به محیط شود.
کلاهک تعدیل آبگرمکن
کلاهک تعدیل در بالاترین قسمت دستگاه و درست زیر لوله دودکش قرار دارد. این قطعه یک فن نیست و با نیروی برق کار نمیکند. وظیفه آن کمک به پایدار ماندن مکش طبیعی دودکش و کاهش اثر تغییرات ناگهانی جریان هوا بر شعله است.
اگر دودکش مسدود، کوتاه یا فاقد مکش مناسب باشد، کلاهک تعدیل نمیتواند مشکل اصلی را برطرف کند. سیاه شدن اطراف کلاهک، بوی دود یا داغ شدن غیرعادی قسمت بالایی دستگاه باید جدی گرفته شود.
سنسور دودکش آبگرمکن دیواری بوتان کجاست؟
سنسور دودکش معمولاً کنار کلاهک تعدیل و در بخش بالایی بدنه نصب میشود. این قطعه با افزایش غیرعادی دما در محل خروج دود، مدار ایمنی را قطع میکند تا شعله خاموش شود. بنابراین سنسور دود حجم دود را اندازه نمیگیرد؛ بلکه افزایش دمای ناشی از پسزدن محصولات احتراق را تشخیص میدهد.
اگر آبگرمکن بعد از چند دقیقه خاموش میشود، خرابی سنسور تنها احتمال موجود نیست. گرفتگی دودکش، قطر نامناسب لوله، کمبود هوای احتراق یا نصب نادرست دستگاه نیز باید بررسی شود. اتصال مستقیم سیمهای سنسور یا حذف آن بسیار خطرناک است.
سنسور جوش و سنسور دمای مبدل
سنسور جوش یا کلید حرارتی، از افزایش بیشازحد دمای آب و مبدل جلوگیری میکند. این قطعه معمولاً روی بدنه مبدل یا لوله خروجی آب گرم قرار میگیرد و در دمای غیرعادی مسیر عملکرد دستگاه را قطع میکند.
در بعضی مدلها علاوه بر سنسور جوش، سنسور دیگری برای اندازهگیری یا کنترل دمای آب وجود دارد. رسوب مبدل، کم بودن جریان آب یا شعله بیشازحد ممکن است باعث فعال شدن مکرر حفاظت حرارتی شود. تعویض سنسور بدون پیدا کردن علت داغ شدن دستگاه، راهحل کاملی نیست.

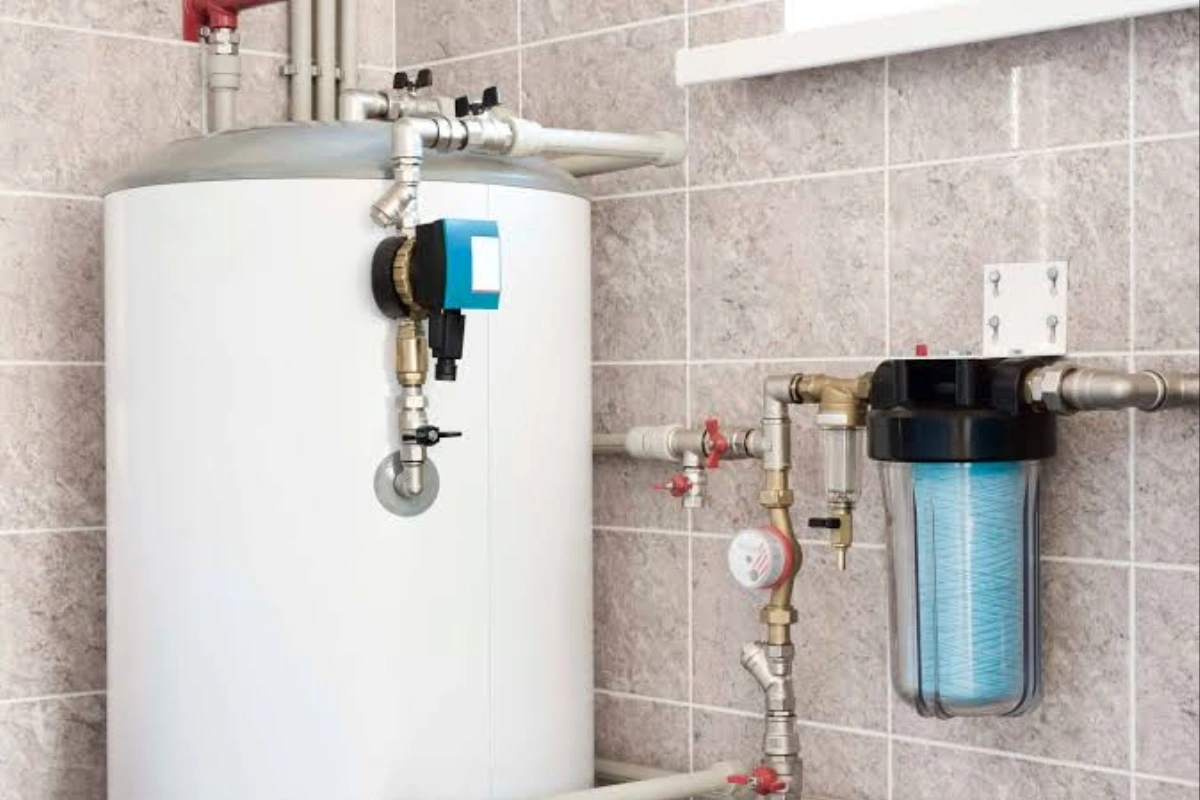

قطعات احتراق و تشکیل شعله
این قسمت از اجزای آبگرمکن شامل مشعل، شمعک، ترموکوپل، جرقهزن و قطعات تشخیص شعله است. نوع این مجموعه به شمعکدار یا آیونایز بودن دستگاه بستگی دارد.
مشعل و شعلهپخشکن
مشعل در قسمت پایین مبدل حرارتی قرار گرفته و گاز را پس از ترکیب با هوا میسوزاند. شعلهپخشکن یا چندراهه مشعل نیز کمک میکند گاز بهصورت یکنواخت میان ردیفهای مشعل توزیع شود.
شعله سالم معمولاً آبی، منظم و بدون دوده است. شعله زرد، صدای غیرعادی یا روشن نشدن تعدادی از ردیفها میتواند به آلودگی مشعل، تنظیم نبودن فشار گاز یا کمبود هوای احتراق مربوط باشد. تمیز کردن غیراصولی سوراخهای مشعل ممکن است اندازه آنها را تغییر دهد و وضعیت احتراق را بدتر کند.
شمعک یا پیلوت
شمعک شعله کوچکی است که در مدلهای پیلوتدار کنار مشعل روشن میماند. این شعله هنگام باز شدن آب گرم، گاز مشعل اصلی را روشن میکند و همزمان نوک ترموکوپل را گرم نگه میدارد.
اگر شمعک روشن میشود اما پس از رها کردن ولوم خاموش میشود، آلودگی نازل شمعک، ضعیف بودن شعله، خرابی ترموکوپل یا شیر مغناطیسی محتمل است.
ترموکوپل آبگرمکن
ترموکوپل کنار شمعک قرار دارد و نوک آن باید در محدوده مناسب شعله باشد. این قطعه با گرم شدن، ولتاژ بسیار کمی تولید میکند و به شیر مغناطیسی اجازه میدهد مسیر گاز را باز نگه دارد. اگر شعله خاموش شود، ترموکوپل سرد شده و مسیر گاز برای ایمنی بسته میشود.
برخلاف یک تصور رایج، ترموکوپل وظیفه روشن کردن شمعک را ندارد. روشن نشدن یا روشن نماندن شمعک ممکن است با این قطعه مرتبط باشد، اما وضعیت شعله، نازل و شیر مغناطیسی نیز باید بررسی شود.
شیر مغناطیسی آبگرمکن
شیر مغناطیسی بخشی از مجموعه ایمنی گاز در آبگرمکنهای شمعکدار است. وقتی ترموکوپل گرم باشد، این شیر باز میماند؛ اما پس از خاموش شدن شمعک، مسیر گاز را میبندد.
تعویض شیر مغناطیسی آبگرمکن مستلزم باز کردن مجموعه گاز و کنترل نشتی پس از نصب است. به همین دلیل، انجام این کار بدون ابزار و مهارت تخصصی توصیه نمیشود. اگر در اطراف دستگاه بوی گاز احساس میکنید، ابتدا شیر اصلی را ببندید، از ایجاد جرقه خودداری کنید و با تعمیرکار تماس بگیرید.

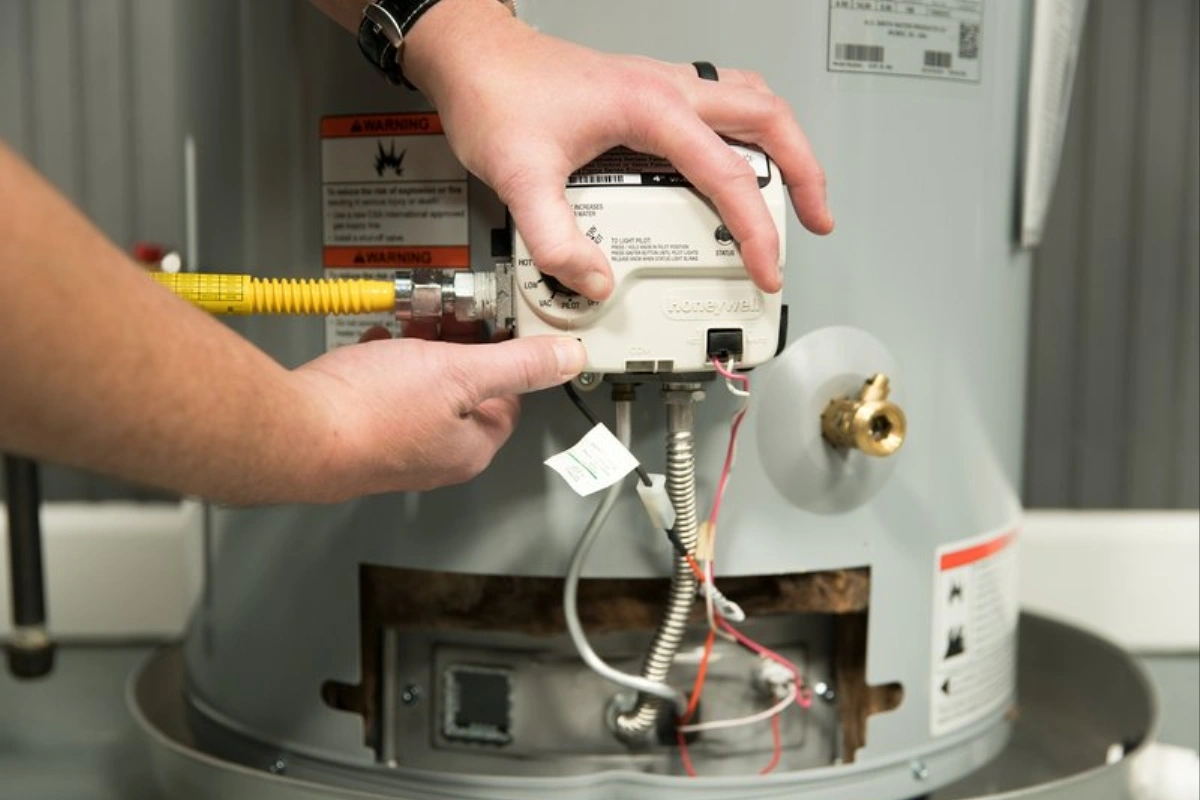

جرقهزن آبگرمکن
جرقهزن، ولتاژ لازم برای ایجاد جرقه را تأمین میکند. در بعضی مدلهای قدیمی با فشردن دکمه، جرقه مکانیکی تولید میشود؛ اما در مدلهای جدید، واحد جرقهزن با باتری یا مدار الکترونیکی کار میکند.
اگر جرقه تولید نمیشود، خالی شدن باتری، خرابی سیم، فاصله نامناسب الکترود یا ایراد واحد جرقهزن محتمل است. شنیده شدن صدای جرقه بدون تشکیل شعله نیز میتواند به نرسیدن گاز یا قرارگیری نادرست الکترود مربوط باشد.
برای شناخت تفاوت این دو سیستم میتوانید مطلب تفاوت آبگرمکن آیونایز و پیلوتدار را مطالعه کنید.
الکترود آبگرمکن دیواری کجاست؟
الکترود جرقه و الکترود تشخیص شعله معمولاً در نزدیکی مشعل قرار دارند. الکترود جرقه، جرقه را در محل ورود گاز ایجاد میکند و الکترود یون، تشکیل شعله را به برد یا واحد کنترل گزارش میدهد. بعضی مدلها یک الکترود مشترک و برخی دو قطعه جدا دارند.
اگر آبگرمکن روشن شده و بلافاصله خاموش میشود، کثیفی الکترود، اتصال ضعیف سیم، ارت نامناسب یا ایراد مدار کنترل ممکن است علت باشد. محل و فاصله استاندارد الکترود باید براساس مدل دستگاه تنظیم شود.

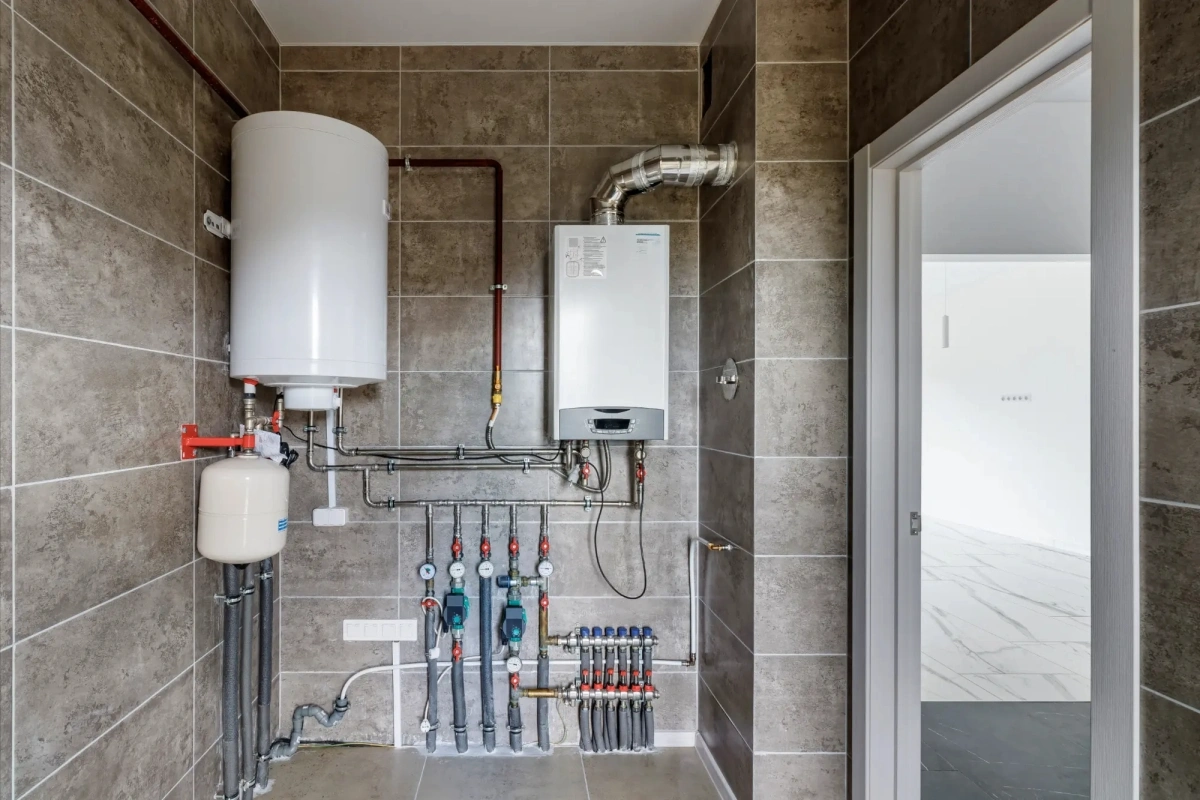

قطعات بخش آب آبگرمکن دیواری
رگلاتور آب و اجزای داخلی آن، باز شدن شیر آب گرم را تشخیص میدهند. اگر این مجموعه درست کار نکند، ممکن است فشار آب مناسب باشد اما مشعل روشن نشود.
رگلاتور آب
رگلاتور آب در قسمت پایین دستگاه و در مسیر ورود آب سرد قرار دارد. آب پس از عبور از صافی و مجاری رگلاتور، اختلاف فشاری ایجاد میکند که دیافراگم را حرکت میدهد. این حرکت از طریق میل یا اهرم به مجموعه گاز منتقل میشود.
رسوب، پارگی دیافراگم، گرفتگی صافی یا گیر کردن میل رگلاتور میتواند باعث روشن نشدن دستگاه، تأخیر در تشکیل شعله یا خاموش نشدن سریع آن پس از بستن شیر شود.
دیافراگم و واشر لاستیکی
دیافراگم یک قطعه انعطافپذیر داخل رگلاتور آب است. اختلاف فشار دو طرف آن باعث جابهجایی دیافراگم و حرکت سوزن میشود. دیافراگم وظیفه تنظیم هوا را بر عهده ندارد.
با گذشت زمان، لاستیک دیافراگم ممکن است سفت، پاره یا تغییرشکلداده شود. در این وضعیت، آبگرمکن معمولاً با فشار کم روشن نمیشود یا برای روشن شدن به باز کردن کامل شیر آب نیاز دارد.
لوله دیافراگم، شیپوره یا ونتوری
در بعضی مدلها، مسیر یا لولهای باریک فشار آب را به دو طرف دیافراگم منتقل میکند. شیپوره یا ونتوری نیز با تغییر سرعت عبور آب، اختلاف فشار لازم را ایجاد میکند. رسوب یا ذرات ریز میتوانند این مسیرها را مسدود کنند و مانع حرکت صحیح دیافراگم شوند.
نام و شکل این قطعات در مدلهای مختلف متفاوت است. به همین دلیل، هنگام خرید قطعه باید مدل کامل و کد فنی آبگرمکن بررسی شود.

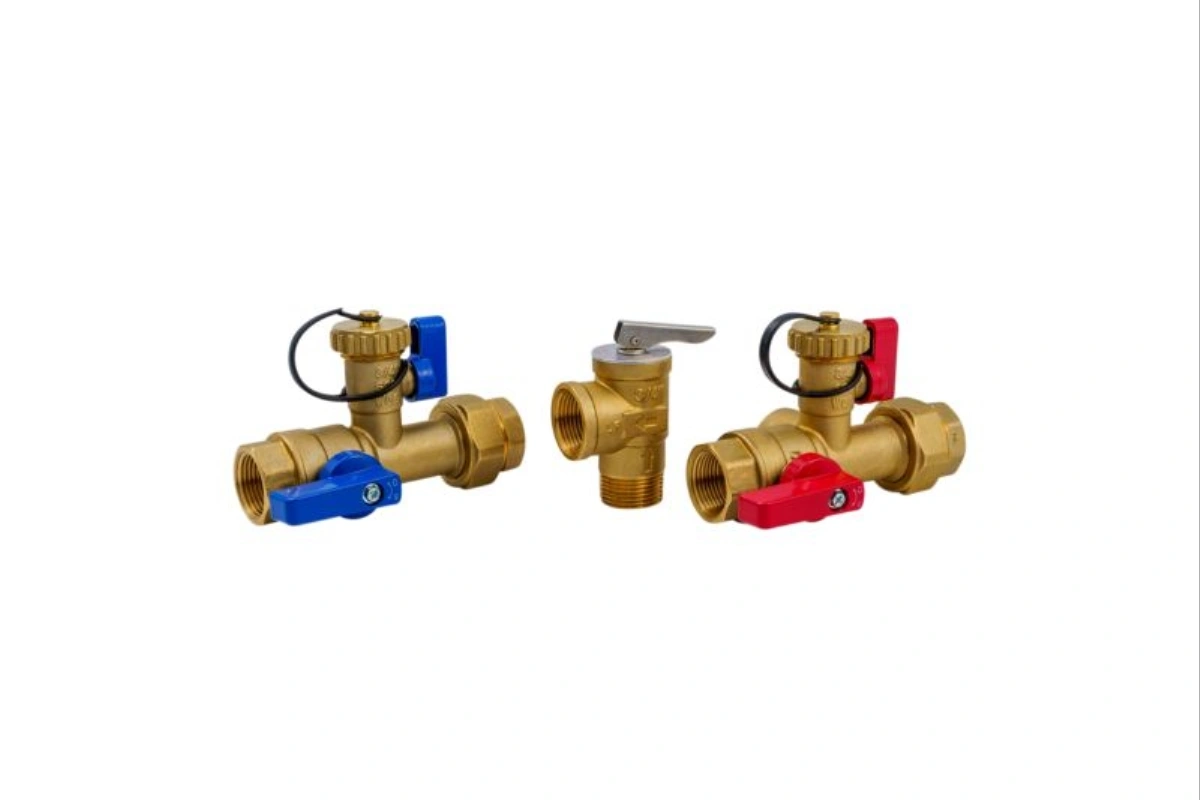

سوزن آبگرمکن دیواری کجاست؟
سوزن یا میل سوپاپ معمولاً بین رگلاتور آب و مجموعه گاز قرار دارد. دیافراگم با حرکت خود این میل را به جلو میراند تا فرمان باز شدن مسیر گاز صادر شود. در بعضی نقشهها این قطعه با نام میل رگلاتور، سوزن آب یا میله رابط معرفی میشود.
گیر کردن سوزن میتواند باعث روشن نشدن دستگاه یا ادامه یافتن شعله پس از بستن آب شود. روغنکاری یا بیرون کشیدن این قطعه بدون باز کردن اصولی رگلاتور ممکن است به آببندی مجموعه آسیب بزند.
اهرم رگلاتور آبگرمکن دیواری برای چیست؟
اهرم رگلاتور، حرکت ایجادشده توسط دیافراگم و سوزن را به بخش گاز یا کلید فرمان منتقل میکند. در مدلهای مکانیکی، این ارتباط باعث باز شدن مسیر گاز میشود و در مدلهای جدید ممکن است میکروسوئیچ را فعال کند.
تنظیم نادرست، شکستگی یا گیر کردن اهرم میتواند هماهنگی میان جریان آب و روشن شدن شعله را بر هم بزند. شکل اهرم در آبگرمکنهای مختلف یکسان نیست.

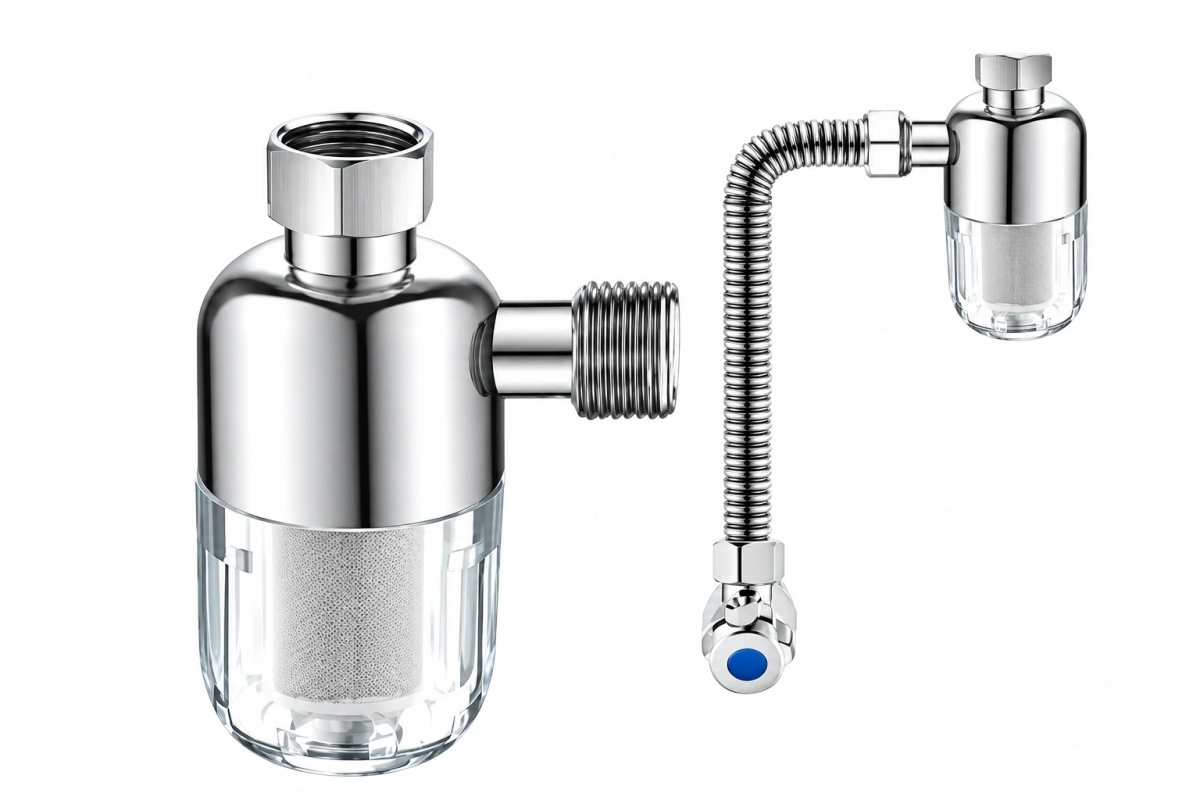

صافی ورودی آب
صافی در ابتدای مسیر آب سرد قرار میگیرد و از ورود شن، زنگزدگی و ذرات معلق به رگلاتور و مبدل جلوگیری میکند. گرفتگی آن باعث کاهش جریان آب و در نتیجه روشن نشدن یا خاموش شدن دستگاه میشود.
کم شدن فشار فقط در شیر آب گرم میتواند نشانه گرفتگی صافی یا رسوب مبدل باشد. اگر فشار آب سرد و گرم همزمان کاهش یافته است، احتمال دارد مشکل به تأسیسات ساختمان یا تعمیر پمپ آب مربوط باشد.
شیر پروانهای آبگرمکن دیواری بوتان کجاست؟
شیر پروانهای در برخی مدلهای آبگرمکن بوتان نزدیک مجموعه رگلاتور آب و گاز و در قسمت پایین دستگاه قرار دارد. این نام ممکن است در بازار قطعات برای بخشهای کمی متفاوت به کار برود؛ بنابراین شناسایی آن فقط براساس ظاهر کافی نیست.
وظیفه این قطعه، بسته به طراحی دستگاه، انتقال یا تنظیم حرکت مکانیکی میان بخش آب و مسیر گاز است. برای خرید شیر پروانهای باید مدل دقیق آبگرمکن، تصویر قطعه قدیمی و کد درجشده روی آن بررسی شود.

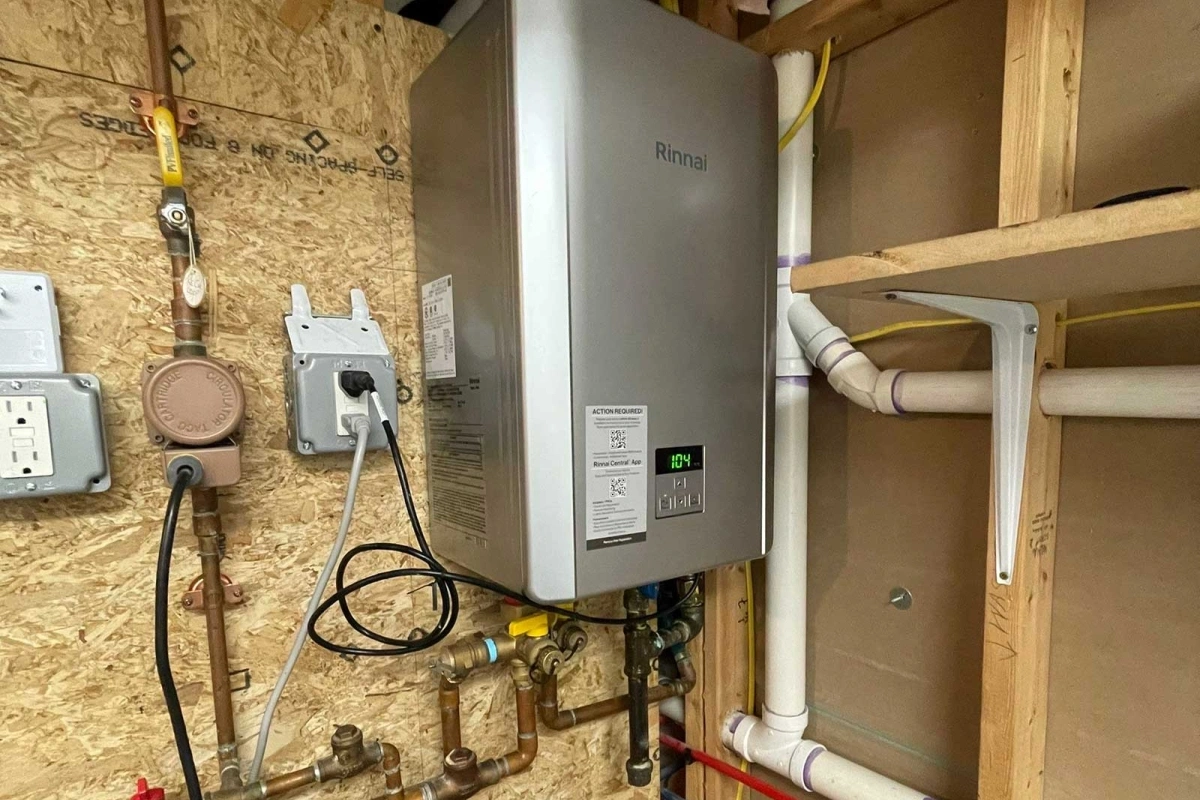

قطعات بخش گاز آبگرمکن
این بخش وظیفه دارد گاز را فقط در زمان مناسب و بهاندازه لازم به مشعل برساند. تعمیر اجزای مسیر گاز باید همراه با آزمایش نشتی و کنترل کیفیت احتراق انجام شود.
رگلاتور گاز
رگلاتور گاز در پایین دستگاه و کنار مجموعه آب قرار دارد. این بخش مقدار گاز ورودی به مشعل را کنترل میکند و با فرمان مکانیکی یا الکترونیکی فعال میشود.
کم بودن شعله، نوسان دمای آب، دیر روشن شدن یا خاموش نشدن مشعل ممکن است به رگلاتور مربوط باشد؛ اما فشار گاز ساختمان، مبدل، دیافراگم و تنظیمات دستگاه نیز باید بررسی شوند.
سوپاپ اصلی گاز
سوپاپ اصلی درون مجموعه گاز قرار دارد و مسیر ورود گاز به مشعل را باز یا بسته میکند. حرکت این سوپاپ در آبگرمکنهای مکانیکی با عملکرد رگلاتور آب و میل رابط هماهنگ است.
سفت شدن، آلودگی یا خرابی آببندی سوپاپ خطرناک است. این قطعه نباید با فشار دست، تغییر فنر یا دستکاری پیچهای تنظیم آزمایش شود.
شیر احتراق آهسته
شیر احتراق آهسته کمک میکند گاز در لحظه روشن شدن مشعل بهتدریج وارد شود. اگر این بخش مسدود یا معیوب باشد، ممکن است گاز با تأخیر جمع شود و آبگرمکن با صدای شدید روشن شود.
البته روشن شدن انفجاری فقط به این شیر مربوط نیست. فاصله نامناسب جرقه، کثیفی مشعل یا شمعک و فشار نامناسب گاز نیز مؤثرند.

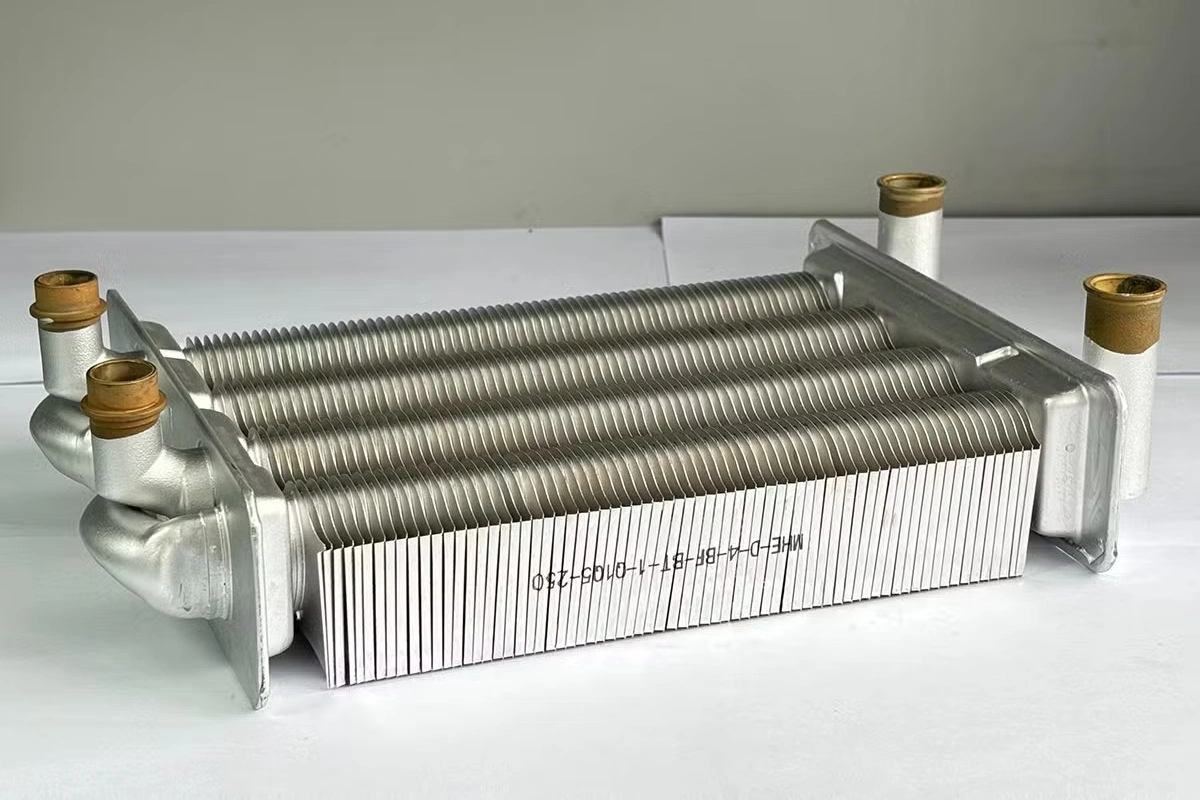

مبدل حرارتی و مسیر گرم شدن آب
مبدل یکی از اصلیترین قطعات آبگرمکن است و معمولاً در نیمه بالایی دستگاه دیده میشود. لولههای آب از میان پرههای فلزی عبور میکنند و گرمای شعله به آب منتقل میشود.
مبدل حرارتی
بیشتر مبدلهای آبگرمکن دیواری از مس ساخته میشوند؛ زیرا مس انتقال حرارت مناسبی دارد. رسوب داخل لولهها، دوده روی پرهها، خوردگی و نشتی از مشکلات رایج مبدل هستند.
نشانههای احتمالی خرابی یا گرفتگی مبدل عبارتاند از:
- کم شدن فشار آب گرم
- گرم و سرد شدن متناوب آب
- صدای جوشیدن یا تقتق
- داغ شدن غیرعادی بدنه
- چکه کردن آب از داخل دستگاه
- سیاه شدن پرهها و تشکیل دوده
شستوشوی مبدل با مواد اسیدی نیازمند ابزار، تهویه و رعایت اصول ایمنی است. استفاده نادرست از اسید میتواند باعث سوراخ شدن لولهها، آسیب پوستی و ایجاد بخارات خطرناک شود.
لولههای ورودی و خروجی
سه اتصال اصلی زیر آبگرمکن قرار دارند: ورودی آب سرد، خروجی آب گرم و ورودی گاز. در بعضی مدلها رنگ یا علامت روی بدنه به تشخیص آنها کمک میکند، اما نباید فقط براساس رنگ شیلنگ تصمیم گرفت.
نشتی اتصال آب معمولاً بهصورت چکه یا رسوب سفید دیده میشود. نشتی گاز ممکن است بدون علامت ظاهری باشد و باید با روش و ابزار مناسب بررسی شود. اگر ایراد از لولهها و اتصالات ساختمان باشد، استفاده از خدمات لوله کشی آب و ساختمان انتخاب مناسبتری است.

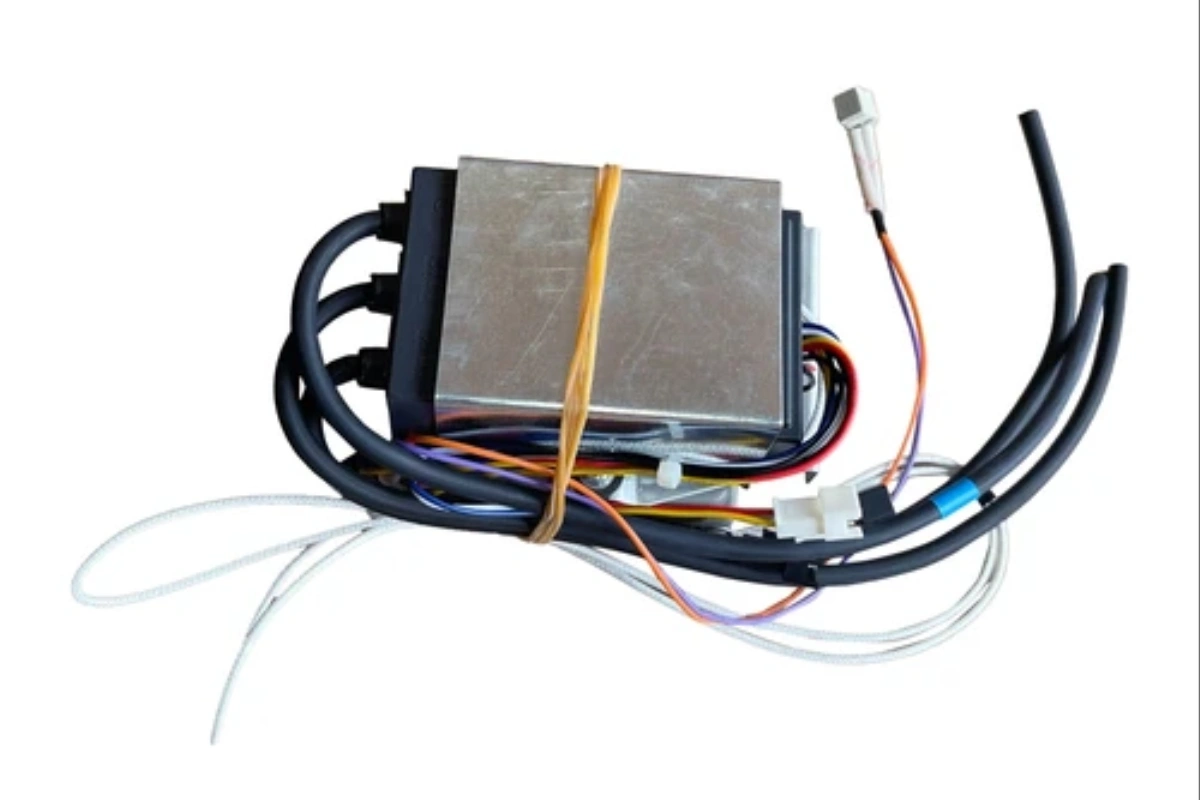

برد، باتری و قطعات کنترلی مدلهای جدید
در آبگرمکنهای آیونایز، برد یا واحد کنترل فرمانهای جرقه، باز شدن شیر گاز و تشخیص شعله را مدیریت میکند. میکروسوئیچ یا سنسور جریان نیز باز شدن آب را به مدار اطلاع میدهد.
در مدلهای باتریخور، ضعیف شدن باتری یکی از سادهترین دلایل جرقه نزدن است. با این حال، اگر باتری تازه است و جرقه تولید نمیشود، اتصالات، میکروسوئیچ، الکترود و واحد کنترل باید بررسی شوند.
ولومهای روی بدنه نیز معمولاً برای تنظیم مقدار آب و شعله به کار میروند. چرخاندن این ولومها نمیتواند مشکلاتی مانند رسوب شدید، فشار گاز نامناسب یا خرابی دیافراگم را برطرف کند.
اگر دستگاه با وجود فشار مناسب آب روشن نمیشود، راهنمای علت روشن نشدن آبگرمکن دیواری مسیر عیبیابی اولیه را توضیح میدهد.

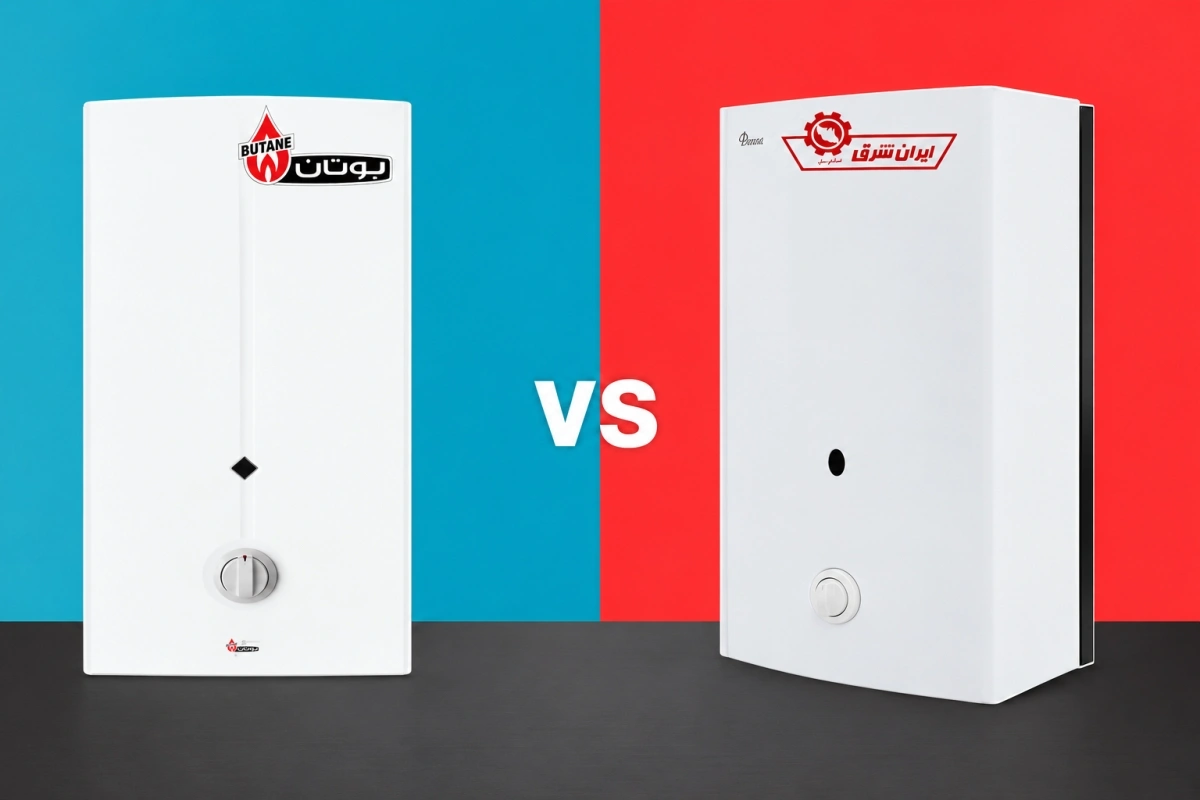

اجزای آبگرمکن دیواری بوتان و ایران شرق چه تفاوتی دارند؟
ساختار کلی اجزای آبگرمکن دیواری بوتان و ایران شرق مشابه است؛ هر دو به مجموعه آب، مجموعه گاز، مشعل، مبدل و قطعات ایمنی نیاز دارند. تفاوت اصلی در شکل قطعات، محل پیچها، نوع اتصال، ظرفیت مبدل و سیستم جرقهزنی است.
قطعات آبگرمکن دیواری بوتان
هنگام جستوجوی عکس قطعات آبگرمکن دیواری بوتان، حتماً شماره مدل را نیز در نظر بگیرید. برای مثال، قطعات آبگرمکن دیواری بوتان قدیمی شمعکدار با مدلهای جدید آیونایز یکسان نیستند. ممکن است یک مدل ترموکوپل و شیر مغناطیسی داشته باشد و مدل دیگر از برد و الکترود یون استفاده کند.
حتی قطعاتی که نام یکسانی دارند، لزوماً قابل جایگزینی نیستند. ابعاد دیافراگم، شکل رگلاتور، نوع مبدل و محل سنسورها باید با مدل دستگاه مطابقت داشته باشد.
معرفی قطعات آبگرمکن دیواری ایران شرق
در معرفی قطعات آبگرمکن دیواری ایران شرق نیز باید مدل و نوع دستگاه مشخص باشد. مبدل، مشعل، رگلاتور آب، رگلاتور گاز و سنسورهای ایمنی اجزای اصلی هستند؛ اما شکل و کد فنی آنها ممکن است با آبگرمکن بوتان تفاوت داشته باشد.
بهتر است پیش از خرید، پلاک مشخصات دستگاه، کد قطعه و تصویر آن را در اختیار فروشنده یا تعمیرکار قرار دهید. انتخاب قطعه صرفاً براساس عبارت «مناسب آبگرمکن دیواری» میتواند به خرید قطعه ناسازگار منجر شود.
تفاوت قطعات آبگرمکن دیواری، ایستاده، مخزنی و برقی
همه آبگرمکنها برای گرم کردن آب ساخته شدهاند، اما اجزای داخلی آنها یکسان نیست.
| نوع آبگرمکن | قطعات شاخص | تفاوت اصلی |
|---|---|---|
| دیواری گازی | رگلاتور آب و گاز، مبدل، مشعل، سنسورها | آب را همزمان با مصرف گرم میکند |
| ایستاده یا مخزنی گازی | مخزن، مشعل، ترموستات، شیر اطمینان و آند | آب گرم را داخل مخزن نگه میدارد |
| برقی دیواری | المنت، ترموستات، سنسور و برد | فاقد مشعل و مسیر گاز است |
| مخزنی برقی | مخزن، المنت، ترموستات، آند و شیر اطمینان | آب با المنت گرم و ذخیره میشود |
اجزای آبگرمکن ایستاده و مخزنی
اجزای آبگرمکن ایستاده معمولاً شامل مخزن، مشعل، شمعک یا جرقهزن، ترموستات، دودکش، شیر اطمینان و میله آند است. در نتیجه، قطعات آبگرمکن ایستاده گازی را نباید با مجموعه آب و گاز آبگرمکن دیواری بدون مخزن یکسان دانست.
در اجزای آبگرمکن مخزنی، سلامت مخزن و شیر اطمینان اهمیت زیادی دارد. میله آند نیز با کاهش خوردگی داخلی به افزایش عمر مخزن کمک میکند.
قطعات آبگرمکن برقی دیواری
مهمترین قطعات آبگرمکن برقی دیواری شامل المنت، ترموستات، محدودکننده حرارتی، سنسور جریان، برد و اتصالات برق است. این دستگاه ترموکوپل، شمعک، رگلاتور گاز و دودکش آبگرمکن گازی را ندارد.
کار روی آبگرمکن برقی نیز بدون خطر نیست. برق ورودی باید قطع شود و وضعیت اتصال زمین، عایق المنت و نشتی آب بررسی شود.
برخی قطعات کنترلی آبگرمکن با پکیج شباهت اسمی دارند، اما عملکرد و مشخصات آنها الزاماً یکسان نیست. اگر سیستم گرمایشی خانه شما پکیج است، باید از خدمات تخصصی سرویس و تعمیر پکیج استفاده کنید.

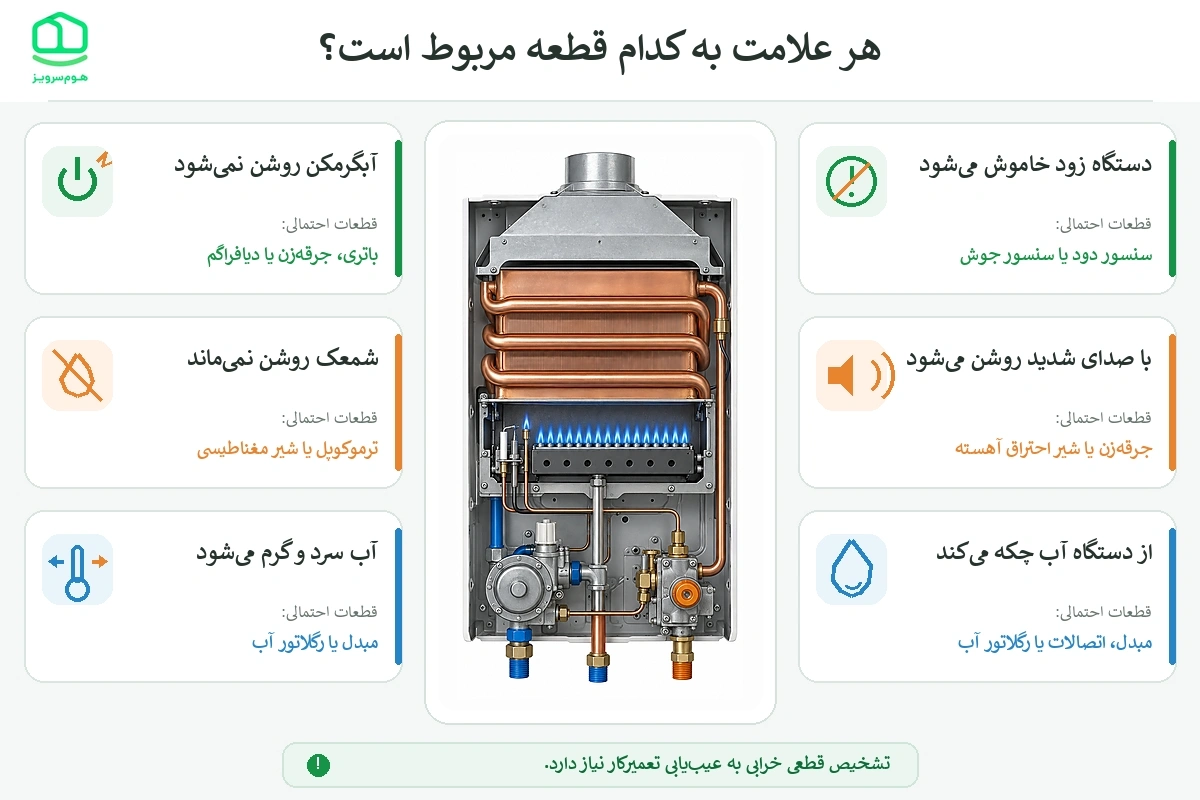

علائم خرابی قطعات آبگرمکن
یک علامت میتواند به چند قطعه مربوط باشد؛ بنابراین جدول زیر برای تشخیص اولیه است و جای عیبیابی تخصصی را نمیگیرد.
آیا میتوان قطعات آبگرمکن را در خانه تعویض کرد؟
تعویض باتری یا بررسی ظاهری اتصالات آب معمولاً سادهتر است؛ اما باز کردن قطعات گاز، مشعل، شیر مغناطیسی، ترموکوپل، سنسور دود و مبدل به مهارت و ابزار مناسب نیاز دارد. پس از هرگونه باز کردن مسیر گاز نیز باید نشتی، فشار و کیفیت احتراق کنترل شود.
در شرایط زیر دستگاه را خاموش کنید و از تعمیرکار کمک بگیرید:
- بوی گاز یا دود در محیط
- شعله زرد و دودهزدن
- پسزدن دود از بالای دستگاه
- روشن شدن انفجاری
- نشتی آب روی قطعات گاز یا برق
- خاموش نشدن شعله پس از بستن شیر
- عمل کردن مکرر سنسور دود یا سنسور جوش
جمعبندی
قطعات آبگرمکن دیواری بهصورت هماهنگ کار میکنند. رگلاتور آب و دیافراگم مصرف آب گرم را تشخیص میدهند، مجموعه گاز سوخت را به مشعل میرساند، مبدل حرارتی آب را گرم میکند و سنسورهای دود و دما بر ایمنی دستگاه نظارت دارند.
نام قطعات آبگرمکن دیواری در بیشتر برندها مشابه است؛ اما شکل، کد و محل قرارگیری آنها با توجه به مدل تغییر میکند. بهخصوص هنگام بررسی قطعات آبگرمکن دیواری بوتان، ایران شرق، مدلهای قدیمی یا دستگاههای آیونایز باید از نقشه و قطعه سازگار با همان مدل استفاده شود.
شناخت اجزای آبگرمکن برای تشخیص اولیه مفید است؛ اما باز کردن مسیر گاز و حذف یا اتصال مستقیم قطعات ایمنی خطرناک خواهد بود.
اگر دستگاه روشن نمیشود، آب گرم نوسان دارد، شعله زرد است یا بوی گاز احساس میشود، درخواست تعمیر تخصصی آبگرمکن در هوم سرویز را ثبت کنید.
سوالات متداول درباره قطعات آبگرمکن
مبدل حرارتی، مشعل، رگلاتور آب، دیافراگم، رگلاتور گاز، جرقهزن یا شمعک و سنسورهای ایمنی از اصلیترین قطعات آبگرمکن دیواری هستند. مدلهای آیونایز علاوه بر این موارد، برد و الکترود تشخیص شعله دارند.
داخل آبگرمکن دیواری سه مجموعه اصلی دیده میشود: قطعات مسیر آب، قطعات مسیر گاز و احتراق و تجهیزات دودکش و ایمنی. بیشتر اجزای آب و گاز در پایین، مشعل در میانه و مبدل و کلاهک تعدیل در قسمت بالا قرار دارند.
نام تمام قطعات روی بدنه آنها درج نمیشود. بعضی قطعات فقط کد فنی یا علامت سازنده دارند. برای پیدا کردن اسم قطعات آبگرمکن دیواری باید نقشه همان مدل، کد قطعه و محل نصب آن را همزمان بررسی کرد.
خیر. عکس قطعات آبگرمکن دیواری بوتان باید مربوط به مدل دقیق دستگاه باشد. چیدمان قطعات آبگرمکن دیواری بوتان قدیمی با مدلهای جدید آیونایز تفاوت دارد.
تنها در صورتی که کد، ابعاد، اتصالات و مشخصات فنی قطعه کاملاً سازگار باشد. شباهت ظاهری برای نصب یک قطعه روی برند یا مدل دیگر کافی نیست.
در مدلهای مکانیکی، جریان آب باعث حرکت دیافراگم و سوزن رگلاتور میشود و مسیر گاز را فعال میکند. در مدلهای جدید ممکن است سنسور جریان یا میکروسوئیچ نیز فرمان روشن شدن را به برد بدهد.
ترموکوپل وجود شعله شمعک را تشخیص میدهد. اگر شمعک خاموش شود، ترموکوپل سرد شده و شیر مغناطیسی مسیر گاز را میبندد تا گاز خام وارد محیط نشود.
