علت وجود خطوط افقی روی ویدیو دوربین مدار بسته چیست؟

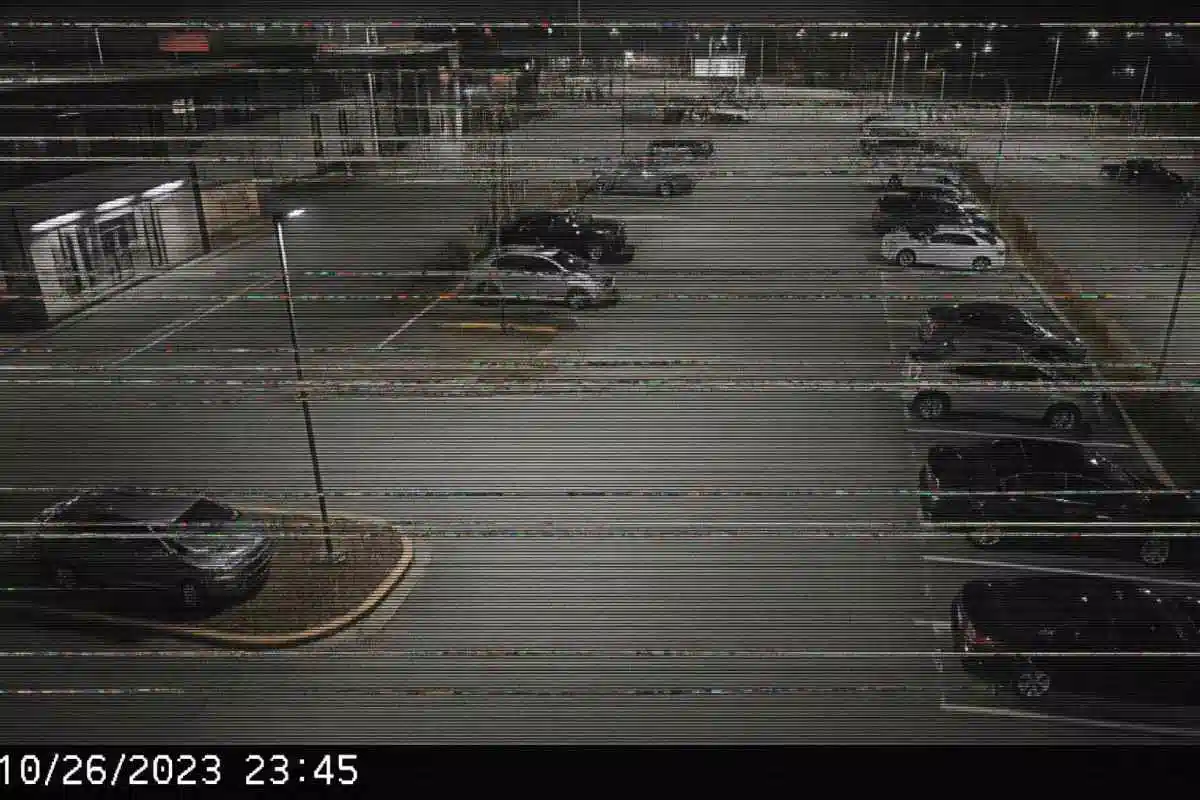

دوربین مداربسته، یکی از بهترین سیستم‌های امنیتی در دنیا است که در ساختمان‌های اداری، تجاری و مسکونی نصب می‌شود. با نصب و راه‌اندازی دوربین مدار بسته، می‌توان رفت‌و‌آمد افراد را مشاهده کرد و کنترل بیشتری روی اوضاع داشت. گاهی اوقات مشکلاتی برای دوربین مدار بسته پیش می‌آید که باعث ایجاد اختلال در عملکرد این وسیله می‌شود. نمایش خطوط افقی روی ویدیو دوربین مدار بسته، یکی از مشکلات رایج برای دوربین‌های امنیتی است که باعث خراب شدن تصویر دوربین می‌شود و امکان مشاهده تصاویر دوربین مداربسته را از ما می‌گیرد.

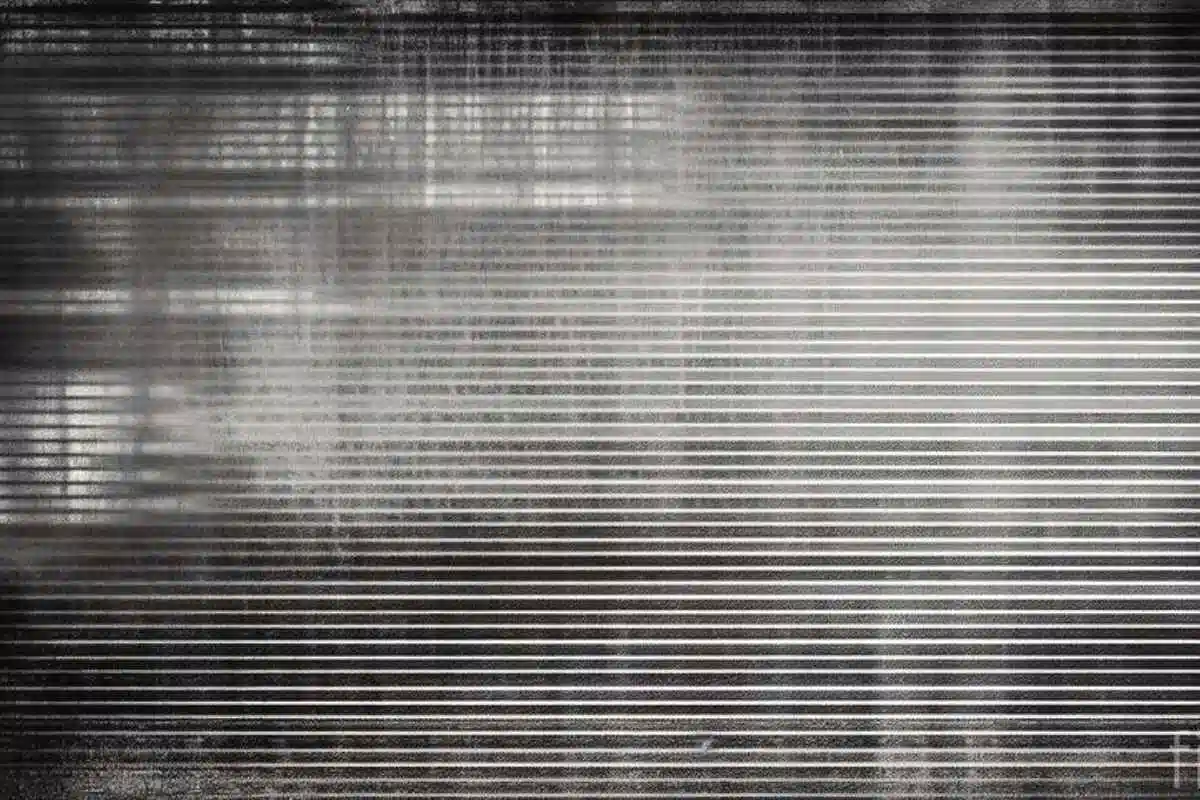

باید بدانید که عوامل مختلفی باعث نمایش خطوط افقی روی ویدیو دوربین مدار بسته می‌شوند؛ مثلاً ممکن است چنین مشکلی به دلیل افت کیفیت قطعات الکترونیکی، خرابی برد، اتصالات نادرست کابل‌ها و مشکلات سخت‌افزاری دوربین مداربسته پیش بیاید. خطوط ایجادشده روی دوربین مداربسته به صورت راه‌راه یا موجی هستند و کیفیت تصویر دوربین مدار بسته را به شدت پایین می‌آورند.

در این نوشته قصد داریم اصلی‌ترین دلایل نمایش خطوط افقی روی دوربین مدار بسته را به شما توضیح دهیم. همچنین بهترین راهکارها برای حل این مشکل را به شما آموزش خواهیم داد تا بتوانید مشکل اصلی دوربین مدار بسته را سریع‌تر برطرف کنید.

اگر شما هم از دوربین مدار بسته در ساختمان مسکونی یا تجاری استفاده می‌کنید و جدیداً با مشکل نمایش خطوط افقی روی تصویر دوربین مواجه شده‌اید، از شما دعوت می‌کنیم که تا پایان این مقاله با ما همراه باشید تا روش عیب‌یابی و تعمیر دوربین مدار بسته را یاد بگیرید.

دلیل ایجاد خطوط افقی روی ویدیو دوربین مدار بسته

همان‌طور که به شما توضیح دادیم، عوامل مختلفی باعث ایجاد خطوط افقی روی ویدیوی دوربین مداربسته می‌شوند و لازم است با تمام این موارد آشنا شوید تا بتوانید مشکل اصلی دستگاه را برطرف کنید.

گاهی اوقات عیب‌یابی و تعمیر دوربین مداربسته کار راحتی است و شما می‌توانید خودتان برای رفع مشکل دستگاه اقدام کنید؛ اما در بعضی از موارد، برای تعمیر دوربین مداربسته باید از افراد متخصص و باتجربه کمک بگیرید تا مشکل اصلی را سریع‌تر برطرف کنند.

موارد زیر از جمله اصلی‌ترین دلایل نمایش خطوط افقی روی ویدیو دوربین مداربسته هستند:

1- نصب نادرست و غیراصولی دستگاه:

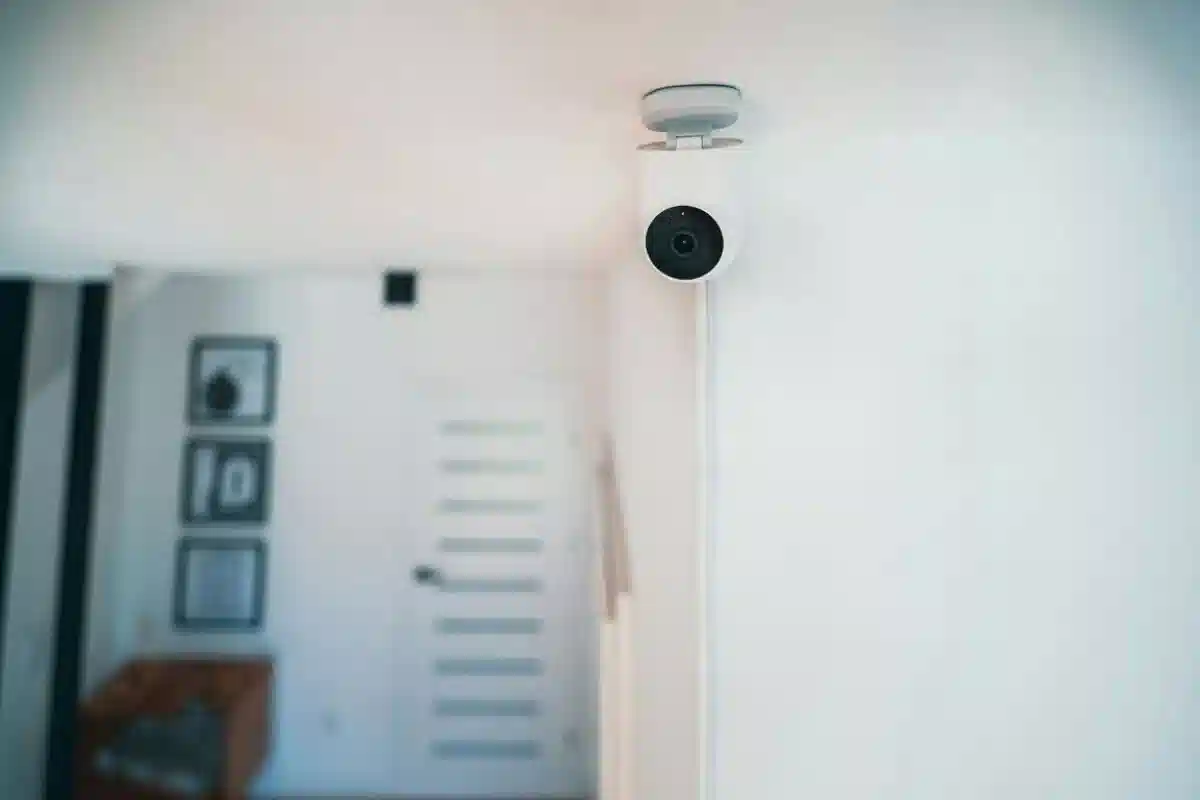

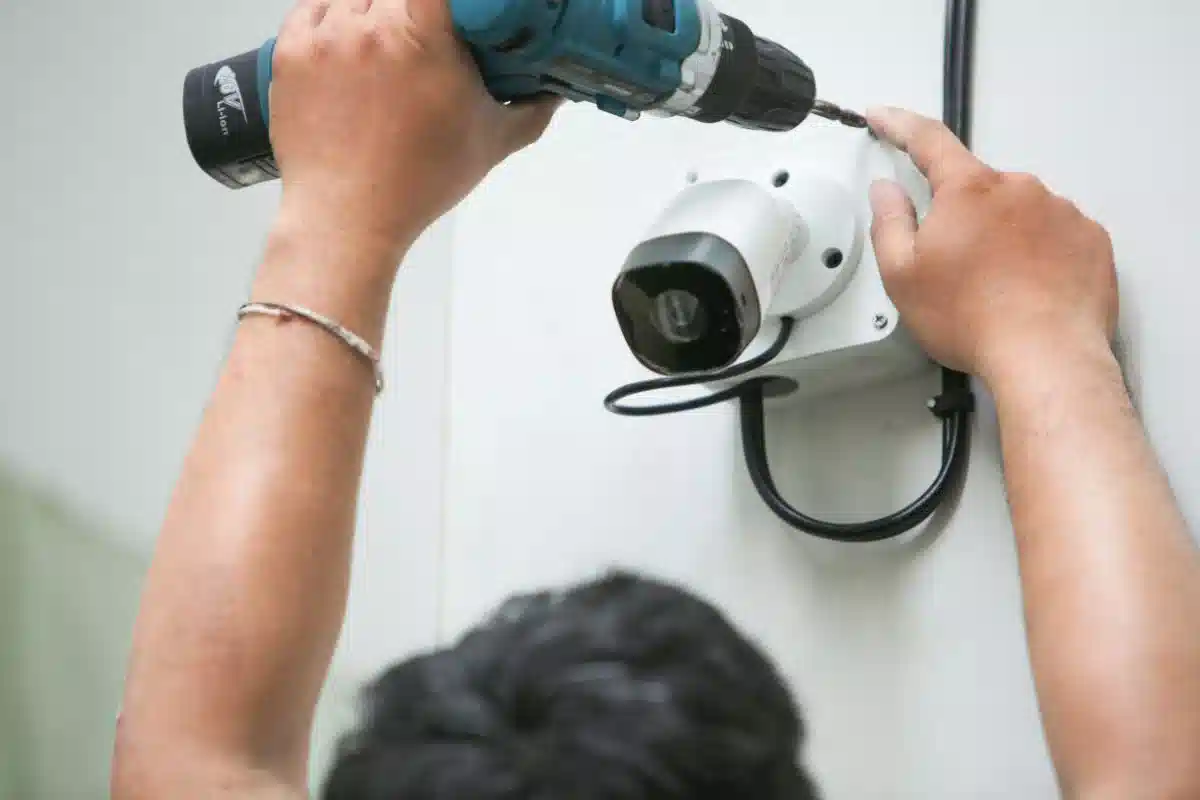

یکی از اصلی‌ترین دلایل ایجاد خطوط افقی روی دوربین مداربسته، نصب نادرست دستگاه است. بسیاری از دوربین‌های مدار بسته به لرزش حساس هستند. در صورتی که دوربین مدار بسته محکم نصب نشود و مدام لرزش داشته باشد، نویز و خطوط سیاه موجی روی تصویر دوربین ایجاد می‌شود. به همین دلیل است که توصیه می‌کنیم کار نصب دوربین مدار بسته در منزل را به افراد باتجربه و متخصص بسپارید تا نصب دستگاه را به بهترین روش ممکن انجام دهد.

در بسیاری از موارد، نمایش خطوط افقی موجی روی تصویر دوربین مدار بسته به دلیل شل شدن سیم‌ها و قطعات دستگاه اتفاق می‌افتد. برای بررسی این موضوع، باید به کیفیت نصب دوربین مدار بسته توجه کنید و مطمئن شوید که کابل‌ها و اتصالات دستگاه، شل یا جدا نشده باشند. همچنین مطمئن شوید که منبع تغذیه دستگاه به سیستم انتقال ویدیو متصل باشد؛ زیرا جدا شدن لحظه‌ای منبع تغذیه دوربین باعث ایجاد حالت ناپایدار در دستگاه می‌شود و روی تصویر دوربین نویز می‌اندازد.

بعد از بررسی تمام کابل‌ها و اتصالات دوربین مدار بسته، کابل‌های جداشده و قطعی‌های دوربین مشخص خواهد شد. حالا شما باید تمام کابل‌ها و قطعات دوربین مداربسته را محکم سر جای خود قرار دهید و مجدداً دستگاه را راه‌اندازی کنید. در صورتی که بعد از بررسی و راه‌اندازی مجدد دوربین مدار بسته، مشکل دستگاه حل نشد، به سراغ موارد بعدی بروید.

2- مشکل در منبع نور:

یکی دیگر از دلایل ایجاد خطوط افقی روی ویدیو دوربین مدار بسته، وجود مشکل در منبع نور دستگاه است. دوربین‌های مدار بسته، تصاویر را با شاتر الکتریکی و نرخ فریم مشخصی (مثلاً 25 یا 30 تصویر در ثانیه) ضبط می‌کنند. در صورتی که منبع نور دوربین مدام نوسان داشته باشد، شدت نور در هر فریم تصویر تغییر می‌کند و این موضوع باعث ایجاد خطوط افقی تیره و روشن روی تصویر می‌شود.

در صورت استفاده از منبع نور با نور مصنوعی غیر پایدار (مثل لامپ‌های قدیمی فلورسنت یا لامپ LED بی‌کیفیت)، شاهد افت کیفیت تصویر دوربین مداربسته خواهید بود؛ زیرا نوسان نور باعث ایجاد خطوط افقی روی تصویر دوربین مدار بسته خواهد شد. با تغییر منبع نور دستگاه و تنظیمات دوربین مداربسته، کیفیت تصویر دستگاه بهتر خواهد شد.

برای رفع این مشکل، بهتر است از منابع نور پایدار و استاندارد استفاده کنید و مطمئن شوید که فرکانس فریم دوربین با فرکانس نوسان نور هماهنگ باشد. همچنین زاویه تابش نور خورشید و نور چراغ‌های دیگر را طوری تنظیم کنید که نور با شدت زیاد به دوربین تابیده نشود و تصاویر دوربین را خراب نکند.

تنظیم کردن منبع نور دوربین مدار بسته، یکی از بهترین راهکارها برای حل مشکل کار نکردن دید در شب دوربین مدار بسته است و به ضبط بهتر تصاویر محیط کمک می‌کند.

3- مشکل در منبع تغذیه:

یکی دیگر از دلایل ایجاد خطوط افقی روی تصویر دوربین مداربسته، اتصالی کردن یا جدا شدن منبع تغذیه است. زمانی که مشکلی برای منبع تغذیه دوربین مداربسته پیش بیاید و اتصال منبع تغذیه به دوربین امنیتی قطع شود، با مشکل پرش تصویر مواجه خواهیم شد.

منبع تغذیه دوربین مداربسته، وظیفه تامین برق و انرژی الکتریکی پایدار را برعهده دارد و برق AC شهری را به ولتاژ DC تبدیل می‌کند. تثبیت ولتاژ ورودی به دستگاه و فیلتر کردن نویز الکتریکی از دیگر وظایف منبع تغذیه دوربین مدار بسته است. با وجود منبع تغذیه باکیفیت و قدرتمند، عملکرد کل سیستم پایدار می‌ماند و تصاویر دریافتی از دوربین با وضوح بیشتری ضبط می‌شوند.

جدا شدن منبع تغذیه منجر به قطعی لحظه‌ای برق و ایجاد جرقه‌های کوچک در مدار دستگاه می‌شود. با انتقال این نویزهای الکتریکی روی سیگنال ویدیوی دستگاه، شاهد خطوط افقی و موجی روی تصویر دوربین مدار بسته خواهیم بود. بنابراین اگر شاهد ورود نویز و نوسان به مدار تصویر دوربین مدار بسته بودید و خطوط افقی و موجی را روی ویدیوی دستگاه مشاهده کردید، باید به منبع تغذیه دوربین مداربسته نگاهی بیندازید و اتصالات این قطعه را بررسی کنید.

در صورت مشاهده قطعی یا اتصالی در منبع تغذیه، منبع تغذیه دستگاه را تعویض کنید و از سیم‌ها و اتصالات درست استفاده کنید. همچنین مطمئن شوید که منبع تغذیه کاملاً به دستگاه متصل است و برق کافی را وارد دوربین مدار بسته می‌کند.

4- پایین‌ بودن کیفیت دوربین:

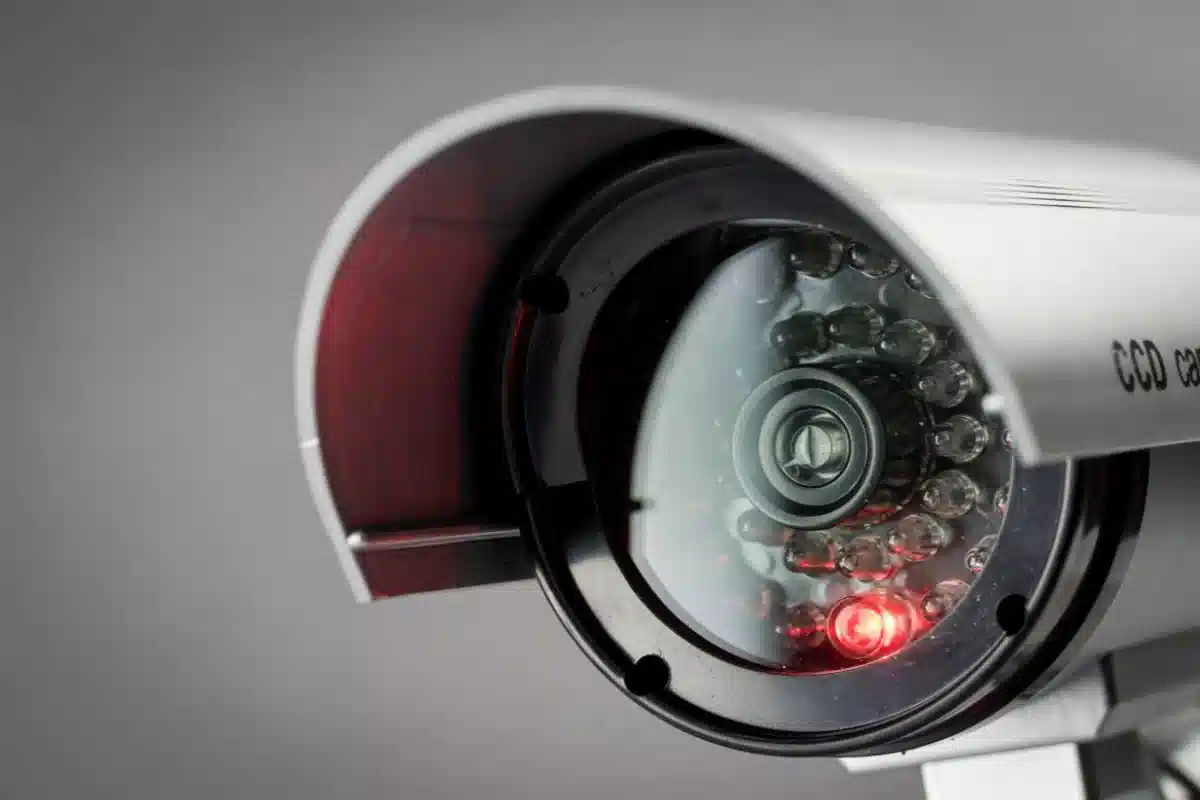

یکی دیگر از دلایل ایجاد خطوط افقی روی ویدیو دوربین مدار بسته، پایین بودن کیفیت دوربین است. در داخل دوربین‌های ارزان قیمت و بی‌کیفیت، سنسورهای ضعیفی وجود دارد. همچنین در دستگاه‌های ضعیف و بی‌کیفیت، برد پردازش تصویر (DSP) ضعیف‌تر است و توانایی فیلتر کردن نویزهای الکتریکی را ندارد. به دلیل ضعیف بودن قطعات داخلی و فیلتر نشدن نویزها، شاتر الکتریکی با فریم ریت هماهنگ نمی‌شود و هر نویز وارد شده به دوربین، مستقیم روی تصویر دیده می‌شود.

بعد از مدتی، عملکرد دستگاه‌های ضعیف به شدت افت می‌کند و جزئیات تصویر را درست نمایش نمی‌دهد؛ مثلاً ممکن است پلاک ماشین‌ها را درست نشان ندهد یا در نمایش تصویر محیط بیرون مشکل داشته باشد. بنابراین اگر دوربین بی‌کیفیت و ضعیفی را در ساختمان نصب کرده باشید، طبیعی است که شاهد خطوط افقی روی ویدیو دوربین مدار بسته و افت کیفیت تصویر دوربین باشید.

بهترین کار این است که هنگام خرید دوربین مدار بسته، به سراغ بهترین برندها بروید و دستگاهی استاندارد و درجه یک را تهیه کنید تا به‌درستی کار کند و دچار مشکل و خرابی نشود. با انتخاب دوربین مدار بسته مناسب و باکیفیت، هزینه تعمیر دوربین مدار بسته نیز کمتر خواهد شد و نیازی به تعویض قطعات داخلی و اتصالات دستگاه نخواهید داشت.

5- تداخل الکتریکی بین وسایل:

وسایل برقی مانند کولر گازی، پمپ آب، آسانسور و ترانس برق با کابل فشار قوی کار می‌کردند و میدان الکتریکی و مغناطیسی بزرگی ایجاد می‌کنند. در صورتی که میدان‌های الکترومغناطیسی به منبع تغذیه یا کابل تصویر دوربین مدار بسته نزدیک شوند، روی سیگنال ویدیویی نویز می‌اندازند و خطوط موجی راه راه را روی تصویر ایجاد می‌کنند.

برای جلوگیری از این موضوع، بهتر است کابل تصویر دوربین مدار بسته را دور از کابل برق و وسایل برقی پرقدرت نصب کنید تا تداخل الکتریکی اتفاق نیفتد. همچنین از فیلترهای ضدنویز و سیم اتصال به زمین (سیم ارت) استفاده کنید تا چنین مشکلی پیش نیاید.

6- تداخل سیگنال دستگاه ها:

تداخل سیگنال‌های دوربین‌های مداربسته (مخصوصاً در سیستم‌های آنالوگ)، یکی از عوامل ایجاد خطوط افقی و موجی روی تصویر دوربین است. اگر چند دوربین مداربسته در ساختمان نصب شده باشد، این احتمال وجود دارد که سیگنال‌های الکتریکی روی هم سوار شوند و تداخل پیدا کنند؛ در نتیجه این نویزها به کابل تصویر منتقل می‌شود و به شکل خطوط افقی روی تصویر ظاهر می‌شوند.

گاهی اوقات هم سیگنال دوربین مدار بسته با سایر دستگاه‌ها تداخل پیدا می‌کند. مثلاً برخی از دوربین‌ها تحت شبکه کار می‌کنند و آی پی خاصی دارند. اگر دستگاه‌های دیگری مانند تلفن بی‌سیم در اطراف دوربین فعال باشند، ممکن است در عملکرد دوربین مشکل ایجاد کند.

برای جلوگیری از این اتفاق، لازم است سیم‌کشی دوربین‌های مداربسته را به صورت مجزا و ایزوله انجام دهید تا تصویر هرکدام از دوربین‌ها خراب نشود. همچنین وسایل مشابه را از دستگاه دور کنید و از آی پی اختصاصی برای دوربین تحت شبکه استفاده کنید تا تداخل سیگنال‌ها اتفاق نیفتد.

7- نوسان برق:

یکی دیگر از عوامل اصلی ایجاد خطوط افقی روی ویدیو دوربین مدار بسته، نوسان برق است. نوسان برق، یکی از دلایل ضبط نکردن دوربین مدار بسته است و مشکلات زیادی را برای دستگاه ایجاد می‌کند.

دوربین‌های مداربسته برای کار کردن به جریان برق پایدار نیاز دارند. در صورتی که برق شهری دچار نوسان شود، ولتاژ ورودی به دوربین مداربسته دائماً تغییر می‌کند و همین موضوع باعث ایجاد خطوط افقی و موج‌دار روی تصویر دستگاه می‌شود. بنابراین اگر در منطقه شما، برق نوسان زیادی داشته باشد، طبیعی است که با اختلال در عملکرد دوربین مدار بسته مواجه شوید.

در صورتی که نوسان برق ضعیف باشد، خطوط باریک و موجی را روی تصویر دوربین مشاهده خواهیم کرد؛ اما اگر نوسان متوسط باشد، خطوط ایجادشده روی تصویر دوربین مداربسته پررنگ‌تر هستند. اگر نوسان برق شدید و بالاتر از حد استاندارد باشد، منجر به قطع شدن تصویر دوربین مدار بسته و ریست شدن دستگاه خواهد شد. برای رفع این مشکل، بهتر است برق مناسب دستگاه را تامین کنید تا مشکل برطرف شود. پیشنهاد هوم سرویز نصب محافظ برق پشت کنتور برای محافظت از لوازم الکتریکی در مقابل نوسانات برق منزل می باشد.

8- مشکل در دستگاه ضبط دوربین:

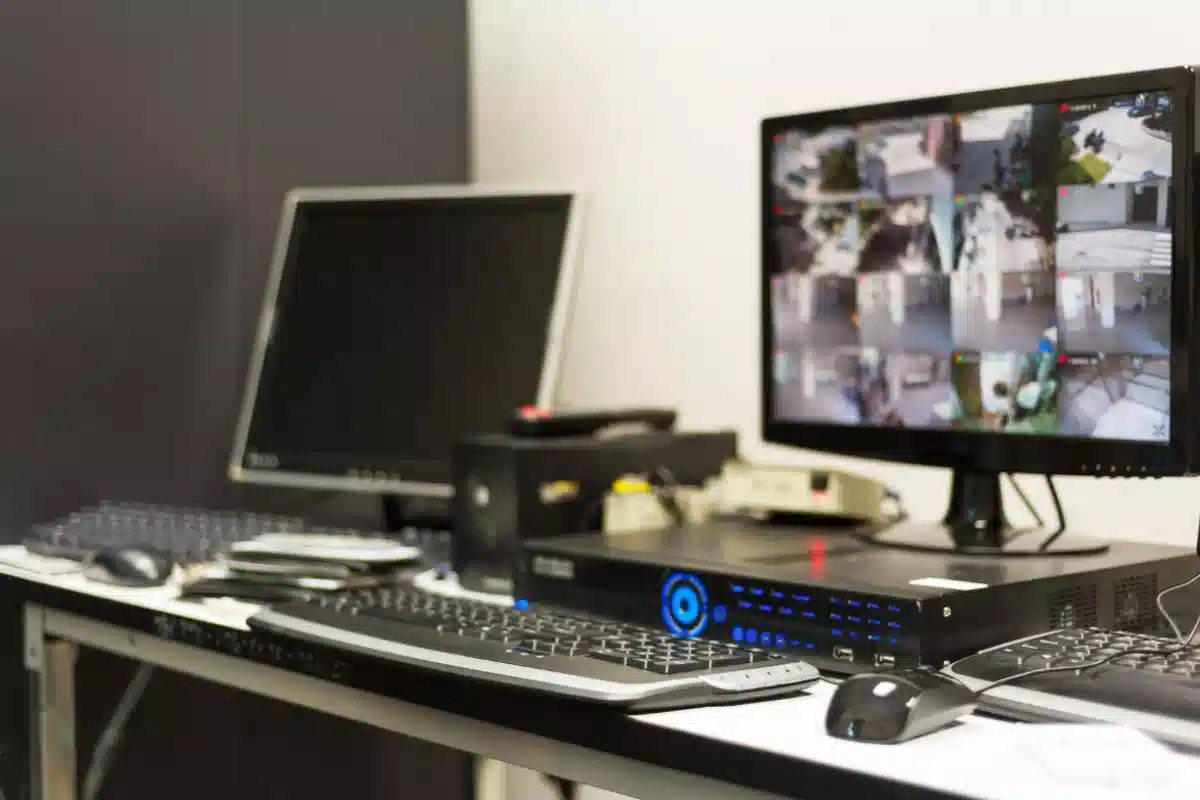

گاهی اوقات دلیل ایجاد خطوط افقی روی تصویر دوربین مداربسته، وجود مشکل در دستگاه ضبط NVR/DVR است. در داخل دوربین مداربسته، دستگاهی برای ضبط ویدئوها وجود دارد. با کمک این امکان، ما می‌توانیم ویدئوهای مختلف را ضبط کرده و ذخیره‌سازی کنیم. حالا اگر مشکلی برای دستگاه ضبط فیلم پیش بیاید، شاهد نمایش خطوط افقی روی تصویر دوربین مداربسته خواهیم بود. وجود مشکل در برد ورودی ویدیو، ضعیف شدن منبع تغذیه داخلی DVR، اختلال در کارت پردازش تصویر DVR، پر شدن یا سوختن هارد دوربین مدار بسته و پردازش نکردن تصویر، منجر به نمایش خطوط افقی روی ویدیو دوربین می‌شود.

برای اطمینان از عملکرد درست دستگاه ضبط NVR/DVR، لازم است این قسمت از دوربین مداربسته را کامل بررسی کنید و مطمئن شوید که سالم است و به‌درستی کار می‌کند. در صورت خراب شدن دستگاه ضبط دوربین مداربسته، از تعمیرکاران متخصص و حرفه‌ای بخواهید که مشکل دستگاه را برطرف کنند.

9- تنظیمات نامناسب ویدیو:

بعد از نصب و راه‌اندازی دوربین مداربسته، لازم است تنظیماتی مانند میزان فریم ریت، کیفیت ویدیو، فرمت ویدیو و… را درست انجام دهید تا دوربین بتواند تصاویر و فیلم‌ها را در بهترین حالت ضبط کند.

در صورتی که تنظیمات ضبط دوربین مداربسته درست انجام نشده باشند یا تنظیمات اعمال شده با سیستم دوربین مداربسته شما هماهنگی نداشته باشند، این احتمال وجود دارد که روی ویدیوها نویز ایجاد شود و شما شاهد خطوط افقی روی ویدیو دوربین مدار بسته باشید.

برای رفع این مشکل لازم است که تنظیمات ضبط دوربین مداربسته را مجدد بررسی کنید و مطمئن شوید که تنظیمات اعمال شده با دوربین‌ها و امکانات دستگاه ضبط دوربین مدار بسته هماهنگی دارد. با تغییر تنظیمات ضبط دوربین مداربسته، این مشکل برطرف خواهد شد و دستگاه، تصاویر را با بهترین کیفیت به شما نشان می‌دهد.

جمع‌بندی مطالب

در این مطلب، دلایل اصلی ایجاد خطوط افقی روی ویدیو دوربین مدار بسته را بررسی کردیم. سپس روش رفع این مشکل را به شما توضیح دادیم تا بتوانید مشکل اصلی دوربین مداربسته را سریع‌تر پیدا کرده و برطرف کنید.
