درام کارتریج چیست؟ کاربرد آن چیست؟

یکی از پرکاربردترین دستگاه‌ها در محیط‌های اداری، آموزشی و شرکت‌ها، پرینتر است که به ما کمک می‌کند تا کار چاپ اسناد و فایل‌ها را به‌سرعت انجام دهیم و برگه‌های مهم را بایگانی کنیم. پرینترهای لیزری، از بهترین مدل‌های پرینتر هستند که سرعت چاپ بالایی دارند و به دلیل کیفیت عالی چاپ، در دفاتر چاپ و شرکت‌های بزرگ استفاده می‌شوند. در داخل پرینتر لیزری، قطعه‌ای مهم به نام درام کارتریج قرار دارد که مرحله مهمی از فرآیند چاپ را انجام می‌دهد. بدون وجود درام پرینتر، چاپ اسناد با کیفیت بسیار پایین و ناقص انجام خواهد شد و با افت عملکرد پرینتر مواجه خواهید شد.

باید بدانید که درام کارتریج، مانند قلب پرینتر است که اهمیت زیادی دارد. در صورتی که درام پرینتر خراب شود و نیاز به تعویض داشته باشد، عملاً پرینتر از کار می‌افتد.

در این نوشته قصد داریم درباره درام پرینتر با شما صحبت کنیم. همچنین علائم خرابی درام پرینتر را به شما توضیح خواهیم داد و بهترین زمان تعویض درام پرینتر را بررسی خواهیم کرد.

اگر دوست دارید با قطعه درام کارتریج بیشتر آشنا شوید و کاربرد این قطعه و انواع درام را بیشتر بشناسید، از شما دعوت می‌کنیم که تا پایان این مقاله با ما همراه باشید.

درام کارتریج چیست؟

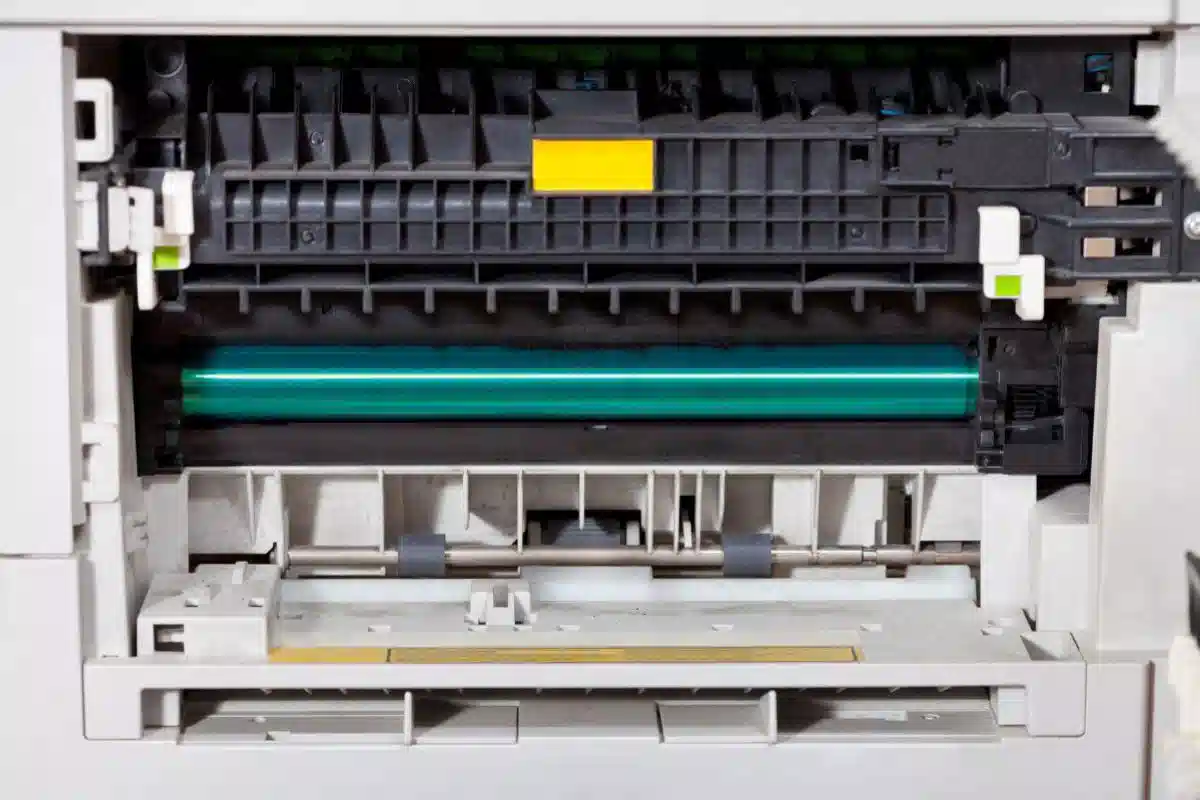

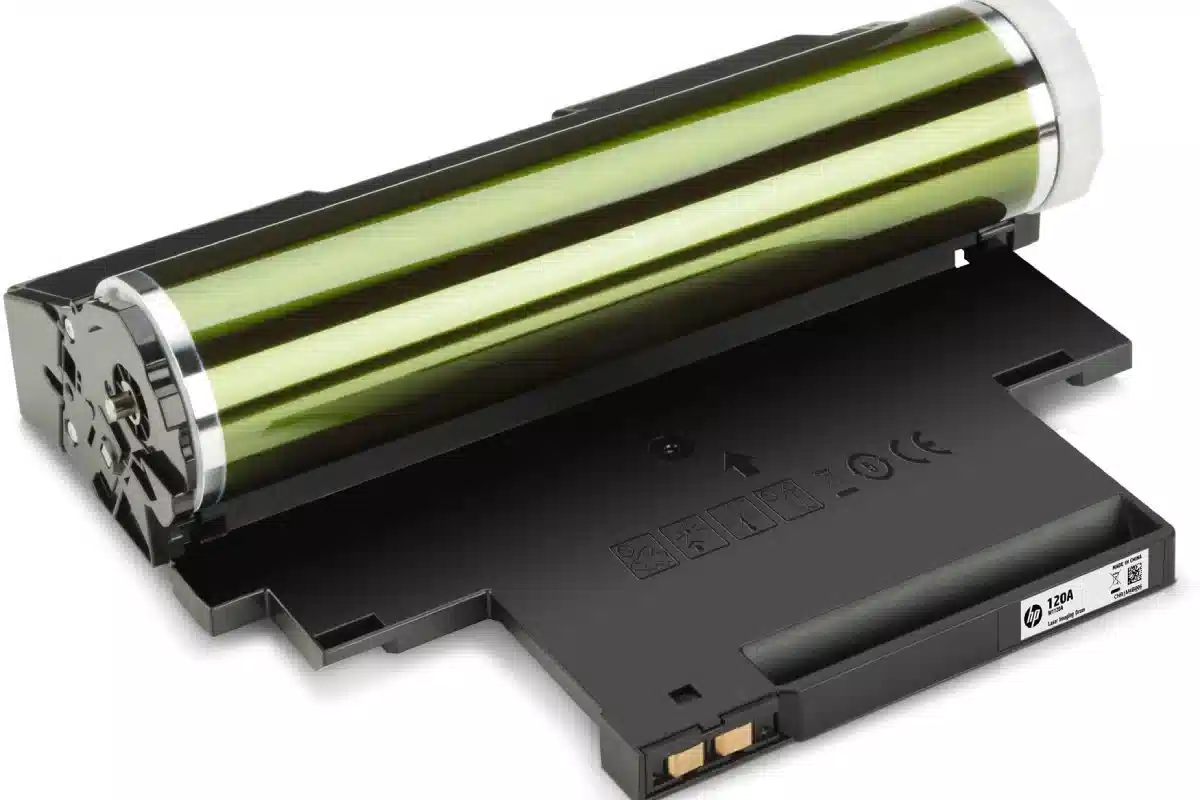

درام کارتریج (Drum Cartridge)، قطعه‌ای استوانه‌ای است که وظیفه انتقال تصویر و متن به کاغذ را انجام می‌دهد. اگر نگاهی به کارتریج پرینتر بیندازید، قطعه‌ای استوانه‌ای به رنگ سبز یا آبی را مشاهده خواهید کرد که همان درام کارتریج است. در بعضی از پرینترها، این قطعه به رنگ قرمز یا قهوه‌ای است. درام، مانند واسطه بین تونر (پودر رنگی) و کاغذ عمل می‌کند و متن یا تصویر را به کاغذ انتقال می‌دهد.

روش ساخت درام پرینتر بسیار جالب است. بعد از ساخت استوانه فلزی (آلومینیومی)، روی این استوانه با مواد حساس به نور مانند سلنیوم و پوشش‌های آلی OPC پوشانده می‌شود. فتوالکتریک‌های حساس به نور، مانند لایه‌ای شیشه‌ای روی درام کارتریج قرار گرفته‌اند و مانند اسکنر، طرح موردنظر را کامل از لیزر دریافت می‌کنند تا فرآیند چاپ بهتر و تمیزتر انجام شود.

درام پرینتر با بار الکتریکی یکنواخت (مثل بار الکتریکی منفی) شارژ می‌شود. پس از ارسال دستور چاپ، طرح موردنظر با اشعه لیزر روی درام تابیده می‌شود. با تابش اشعه لیزر به فتوالکتریک‌های حساس به نور، این ذرات بار الکتریکی خود را از دست می‌دهند و تصویر الکترواستاتیک روی درام شکل می‌گیرد. سپس ذرات تونر با بار مخالف (مثلاً بار مثبت) به نقاطی از درام که تخلیه بار شده‌اند می‌چسبد و طرح روی درام با کمک تونر به کاغذ منتقل می‌شود. در مرحله بعد، تونر با حرارت و فشار بیشتر روی کاغذ ذوب می‌شود و کاغذ از میان غلتک‌های فیوزر عبور می‌کند تا طرح روی کاغذ تثبیت شود. به این ترتیب، فرآیند پرینت برگه‌ها با کمک درام انجام خواهد شد. بعد از چاپ طرح، سطح درام پاک می‌شود تا پرینتر برای چاپ بعدی آماده شود.

در صورتی که مشکلی برای درام پیش بیاید و خراب شود، شاهد ضعیف شدن پرینتر و افت کیفیت پرینت برگه‌ها خواهید بود.

انواع درام کارتریج

در داخل تمام پرینترها، قطعات مهمی مانند درام، کارتریج و تونر را مشاهده خواهید کرد؛ اما نوع درام در پرینترهای مختلف با هم فرق دارد. در کل، درام‌ها به دو صورت زیر ساخته می‌شوند:

1- درام با کارتریج:

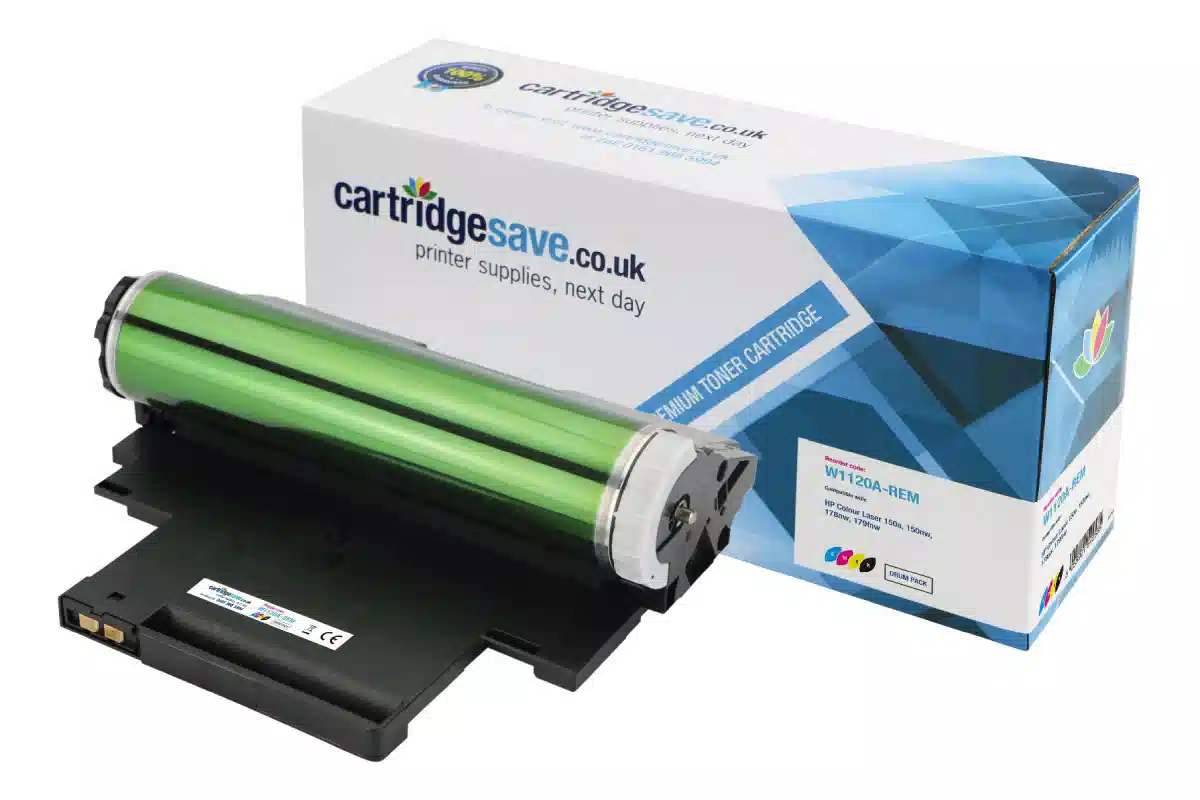

در بعضی از مدل‌ها، درام و کارتریج به هم متصل هستند و در یک واحد قرار دارند. درام همراه با کارتریج به نام درام یکپارچه (Integrated Drum) یا All-in-One نیز معروف است و بیشتر در پرینترهای خانگی مشاهده می‌شود.

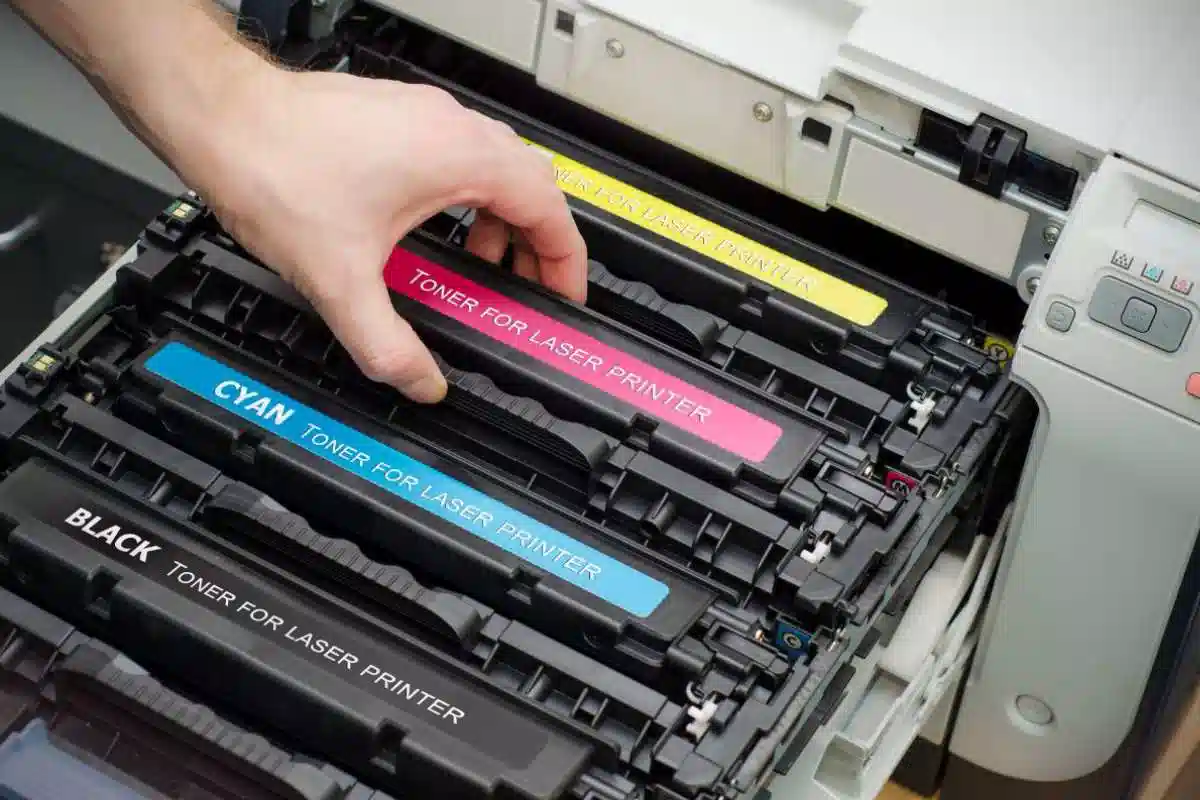

هنگام باز کردن پرینترهای لیزری، قسمت استوانه‌ای شکل درام را در کنار کارتریج دستگاه مشاهده خواهید کرد. کارتریج، همان قطعه‌ای است که تونر یا پودر رنگی را در خود نگهداری می‌کند. در صورتی که درام پرینتر خراب شود یا تونر تمام شود، لازم است کل قطعه درام همراه با کارتریج را تعویض کنید که هزینه بیشتری نسبت به قیمت شارژ کارتریج دارد.

2- درام مستقل از کارتریج:

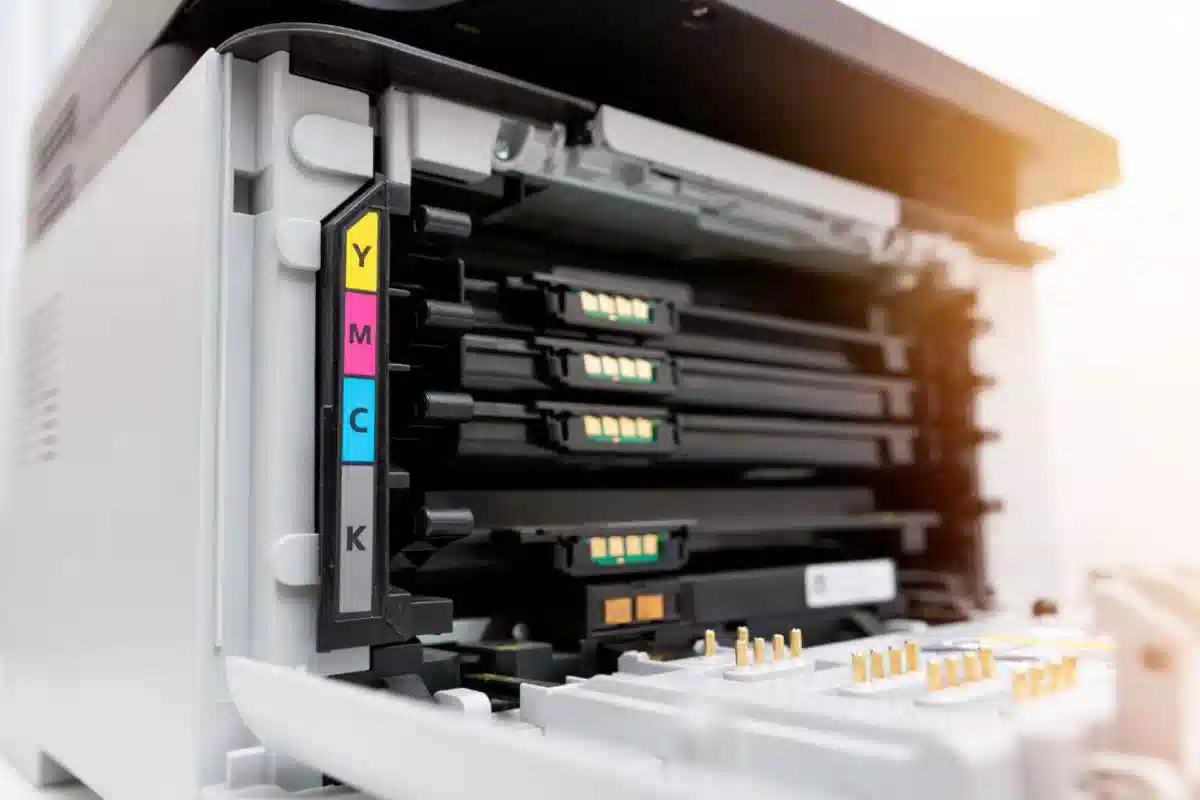

در پرینترهای لیزری اداری، از درام مستقل از کارتریج استفاده می‌شود. این مدل درام، در نزدیکی کارتریج قرار گرفته است تا به‌راحتی بتواند تونر را جذب کند و به کاغذ انتقال دهد. انتخاب درام مستقل از کارتریج به صرفه‌جویی در هزینه‌ها کمک می‌کند؛ زیرا با تمام شدن تونر، فقط کارتریج پرینتر تعویض خواهد شد و نیازی به تعویض درام پرینتر نیست. این مدل درام برای چاپ‌های سنگین با تیراژ بالا مناسب است؛ زیرا هزینه تعویض قطعات را کاهش می‌دهد.

مراحل چاپ و پرینت با کمک درام پرینتر

حالا که با درام کارتریج آشنا شدید و انواع درام‌های موجود را نیز شناختید، خوب است با مراحل پرینت متن و تصویر با کمک درام پرینتر نیز آشنا شوید. با دانستن این مراحل، متوجه اهمیت درام کارتریج خواهید شد و می‌توانید بهتر از پرینتر خود مراقبت کنید.

هنگام چاپ و پرینت برگه‌های مختلف، مراحل زیر توسط پرینتر انجام خواهد شد:

1- شارژ درام با بار الکتریکی:

جالب است بدانید که در ابتدای فرآیند پرینت، بار الکتریکی از سیم برق به سمت درام فرستاده می‌شود و درام با بار الکتریکی شارژ می‌شود. بعد از شارژ شدن درام با بار الکتریکی، لایه حساس به نور روی استوانه درام نیز باردار می‌شود که در اکثر موارد، این بار الکتریکی منفی است.

شارژ شدن درام با بار الکتریکی به دریافت تصویر و انتقال درست تونر به کاغذ کمک می‌کند و مرحله‌ای مهم است.

2- ایجاد تصویر روی درام:

بعد از اینکه سطح درام کامل با بار الکتریکی شارژ شد، اشعه‌های لیزر تصویر موردنظر را روی درام می‌فرستند. فتوالکتریک‌های حساس به نور، در اثر برخورد با اشعه لیزر بار الکتریکی خود را از دست می‌دهند و به این ترتیب، تصویر به‌درستی روی سطح درام شکل می‌گیرد. البته این تصویر به صورت الکترواستاتیک و نامرئی است و فقط روی سطح درام نقش بسته است.

3- جذب پودر تونر:

بار الکتریکی تونر، همواره مخالف با بار الکتریکی درام است؛ یعنی اگر بار درام منفی باشد، بار الکتریکی تونر مثبت خواهد بود. طبق قانون کولن در علم فیزیک، مخالف بودن این بارهای الکتریکی باعث جذب تونر به سطح درام می‌شود. حالا که تصویر روی سطح درام شکل گرفته است، درام کارتریج شروع به حرکت در کنار مخزن تونر می‌کند. در هنگام حرکت درام روی پودر جوهر، بعضی از قسمت‌های درام که حاوی تصویر موردنظر بودند، پودر تونر را به خود جذب می‌کنند. در نتیجه تصویر نامرئی روی درام، به تصویر قابل مشاهده تبدیل خواهد شد. باید بدانید که توزیع یکنواخت تونر روی درام با کمک فوم رولر درام انجام خواهد شد.

4- انتقال تونر به کاغذ:

با ورود کاغذ به پرینتر، کاغذ بار الکتریکی قدرتمندی را دریافت می‌کند که از میزان بار الکتریکی سطح درام بیشتر است. بنابراین همزمان با عبور کاغذ در داخل دستگاه، پودر تونر به کاغذ منتقل می‌شود و تصویر و متن‌های موردنظر روی کاغذ نقش می‌بندند. در مرحله فیوزینگ پرینتر، کاغذ از میان غلتک‌های فیوزر عبور می‌کند و تونر با حرکت و فشار به سطح کاغذ می‌چسبد تا متن‌ها و تصویرها روی کاغذ ثابت شوند.

5- پاک‌سازی سطح درام:

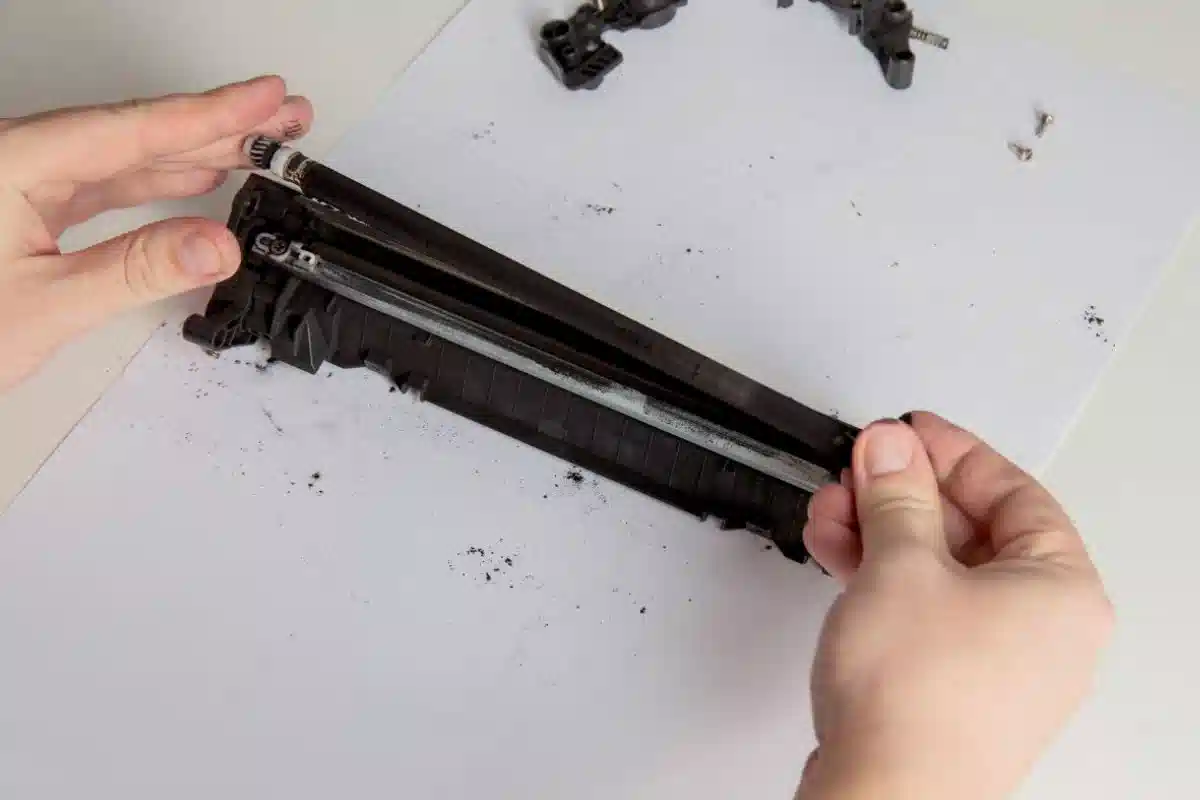

در پایان مرحله چاپ و پرینت تصویر، لازم است سطح درام کامل پاک شود و هیچ اثری از تونر روی درام باقی نماند. اگر درام کارتریج را از نزدیک دیده باشید، متوجه خواهید شد که تیغه‌ای پلاستیکی به نام بلید به درام چسبیده است و بعد از اتمام کار چاپ، سطح درام را از تونر پاکسازی می‌کند.

مرحله پاکسازی سطح درام اهمیت زیادی دارد و به درام کمک می‌کند تا برای ادامه فرایند چاپ آماده شود. بنابراین با انجام این مرحله، دستگاه پرینتر می‌تواند فرایند چاپ مداوم و پشت سر هم را انجام دهد.

6- تکرار مراحل چاپ:

در هنگام چاپ چندین فایل متنی و تصویری، این مراحل به‌صورت پست سر انجام می‌شود تا کار پرینت تمام فایل‌ها به پایان برسد.

بدون وجود درام، هیچ تونری به کاغذ منتقل نخواهد شد و کار پرینت برگه‌ها انجام نمی‌شود. می‌توان اینطور بیان کرد که تونر مانند مهری است که ابتدا تصویر موردنظر با اشعه لیزر روی آن ایجاد می‌شود و درام پس از جذب تونر، تصویر را روی کاغذ چاپ می‌کند. عملکرد درست درام کارتریج منجر به چاپ برگه‌ها با بالاترین کیفیت و وضوح بالا خواهد شد و به همین دلیل اهمیت زیادی در پرینتر دارد.

حالا که با عملکرد درام کارتریج کامل آشنا شدید، خوب است بدانید که بعد از مدتی، ممکن است درام پرینتر خراب شود و به تعویض نیاز داشته باشد. در ادامه این مطلب، با نشانه‌های خرابی درام و زمان تعویض درام پرینتر آشنا خواهید شد.

چه زمانی باید برای تعویض درام کارتریج اقدام کرد؟

یکی از راهکارهای مراقبت از دستگاه پرینتر، توجه به زمان تعویض درام کارتریج و دیگر قطعات مصرفی مانند تونر و کارتریج است.

باید بدانید که درام، یکی از قطعات پرکاربرد و مصرفی در پرینتر است و بعد از مدتی فرسوده می‌شود و نیاز به تعویض دارد. عمر درام کارتریج به تعداد صفحه‌های چاپ شده و میزان استفاده از این قطعه بستگی دارد. پرینترهای خانگی تا چندین سال به تعویض درام نیاز ندارند، زیرا کمتر استفاده می‌شوند؛ اما پرینترهای اداری با میزان استفاده بیشتر، هر چند ماه یکبار نیاز به تعویض درام پرینتر پیدا می‌کنند.

در صورت استفاده از درام‌های معمولی، بعد از پرینت حدود 20000 صفحه، باید برای تعویض درام اقدام کنید. اما در صورت استفاده از درام‌های اورجینال، می‌توانید زمان تعویض درام کارتریج را بعد از پرینت 30000 صفحه در نظر بگیرید.

درست است که تونر و درام هردو از جمله قطعات مصرفی در پرینترهای اچ پی و کنون محسوب می‌شوند؛ اما دوام و ماندگاری درام کارتریج از ماندگاری کارتریج بیشتر است. مثلاً شما باید بعد از چاپ 1000 تا 4000 برگه باید به فکر تعویض کارتریج پرینتر اچ پی باشید؛ اما نیازی نیست در هر بار شارژ کارتریج hp، برای تعویض درام اچ پی نیز اقدام کنید! بعد از 3 یا 4 بار تعویض کارتریج پرینتر، نوبت به تعویض درام دستگاه می‌رسد. با تعویض درام پرینتر، کیفیت چاپ برگه‌ها حفظ خواهد شد و شما می‌توانید کار چاپ و پرینت را با کیفیت بالایی انجام دهید.

در ادامه این نوشته، با علائم خرابی درام کارتریج آشنا خواهید شد که به شما هشدار می‌دهد که زمان تعویض درام پرینتر فرا رسیده است و شما باید برای تعویض این قطعه اقدام کنید.

نشانه‌ها و علائم خرابی درام کارتریج

همانطور که به شما توضیح دادیم، درام کارتریج قلب تپنده پرینتر است که بدون وجود آن، پرینتر به‌درستی کار نخواهد کرد. به همین دلیل در بعضی موارد، اختلال در عملکرد پرینتر لیزری به دلیل خرابی درام کارتریج اتفاق می‌افتد. در این موارد، بهتر است از تعمیرکاران متخصص و حرفه‌ای بخواهید که کار تعمیر پرینتر لیزری و تعویض درام پرینتر را انجام دهند.

باید بدانید که خرابی درام کارتریج با نشانه‌های زیر همراه است:

1- وجود خطوط صاف روی برگه:

وجود خطوط صاف و تکراری روی کاغذ، یکی از علائم خرابی و فرسودگی پرینتر شما است. درام کارتریج، سطحی استوانه‌ای است که حساسیت زیادی به نور و بارهای الکتریکی دارد. در صورتی که خراشی روی سطح درام ایجاد شود، این قسمت دیگر قادر به جذب و انتقال تونر نیست و این مشکل را به شکل خطوط صاف و تکراری نشان می‌دهد. همچنین خراب شدن بلید درام باعث می‌شود که سطح درام کارتریج به صورت کامل پاک نشود و تونر قبلی در چاپ‌های بعدی نیز دیده شود. با تعویض درام، این مشکل نیز برطرف خواهد شد.

2- وجود نقطه‌های ادامه‌دار:

چاپ نقطه‌های تکراری روی کاغذ، یکی دیگر از علائم خرابی درام کارتریج است. در صورتی که روی درام پرینتر، سوراخ یا زدگی کوچکی ایجاد شود، تونر در این قسمت گیر می‌کند. بنابراین با چرخیدن درام پرینتر، تونر اضافی به کاغذ منتقل خواهد شد و به شکل نقطه‌های تکراری دیده می‌شود.

همچنین فرسوده شدن لایه حساس به نور و خرابی بلید پاک‌کننده درام نیز منجر به چاپ نقطه‌های تکراری و پشت سر هم روی برگه خواهد شد.

3- چاپ کم رنگ یا محو:

اگر بعد از پرینت گرفتن از صفحات وب و فایل‌های مختلف مشاهده کردید که چاپ برگه‌ها بسیار کمرنگ است، احتمالاً درام پرینتر شما خراب شده است.

زمانی که درام پرینتر خراب می‌شود، حساسیت سطح درام به نور لیزر پایین می‌آید و بار الکتریکی را به‌درستی نگه نمی‌دارد؛ بنابراین تونر به اندازه کافی جذب سطح درام نخواهد شد و چاپ برگه‌ها بسیار کمرنگ می‌شود. بنابراین اگر مدت زمان زیادی است که درام پرینتر را عوض نکرده‌اید، این احتمال وجود دارد که حساسیت و قدرت جذب بار الکتریکی درام پایین آمده باشد و قادر به جذب تونر و انتقال تونر به کاغذ نباشد. کمرنگ بودن یا محو بودن برگه‌های چاپ شده، یکی از اتفاقات ناخوشایند است که باعث ناخوانایی متون و افت وضوح تصویرها و جدول‌ها می‌شود.

در وبلاگ هوم سرویز، بهترین راهکارها برای رفع مشکل کمرنگ شدن پرینت بعد از شارژ کارتریج پرینترهای اچ پی را یاد بگیرید.

4- پس‌زمینه خاکستری یا شلوغ:

یکی از مهم‌ترین علائم خرابی درام کارتریج، خاکستری شدن پس زمینه برگه‌ها بعد از پرینت است. زمانی که درام خراب و فرسوده می‌شود، توانایی حفظ بار الکتریکی را از دست می‌دهد. بنابراین علاوه بر جذب تونر برای چاپ تصویر و متن، تونر اضافی به تمام سطح درام می‌چسبد و به پس‌زمینه متن و تصویر هم منتقل می‌شود؛ در نتیجه پس زمینه برگه را خاکستری و تیره می‌کند.

در صورت استفاده از تونر بی‌کیفیت و تقلبی نیز با مشکل خاکستری شدن پس زمینه مواجه خواهید شد و باید به فکر تعویض تونر پرینتر باشید. بنابراین اگر متوجه شدید که بعد از چاپ، پس زمینه برگه‌ها خاکستری و رنگی است، باید به فکر تعویض درام کارتریج یا تعویض تونر پرینتر باشید.

5- پیغام خطای پرینتر:

در پرینترهای هوشمند، چیپ الکترونیکی مخصوصی وجود دارد که وضعیت درام و دفعات چاپ فایل‌ها را ثبت می‌کند. اگر عمر مفید درام به پایان برسد یا مشکلاتی مانند نقص در چرخش درام اتفاق بیفتد، پرینتر پیام خطای End Drum یا Replace Drum Soon را به شما نشان می‌دهد.

همچنین در صورتی که کیفیت خروجی چاپ پایین بیاید و برگه‌ها با پس زمینه خاکستری یا نقاط سیاه پرینت گرفته شوند، پرینتر متوجه می‌شود که این مشکل از درام است و خطای Drum Error را به شما نشان می‌دهد. باید بدانید که پیغام خطای مربوط به درام، در بسیاری از پرینترهای اچ پی، سامسونگ، کنون و … مشاهده می‌شود و به شما هشدار می‌دهد که زمان تعویض درام کارتریج فرا رسیده است.

یادتان باشد که جدی گرفتن ارورهای دستگاه کپی و پرینتر به شما کمک می‌کند تا مشکل دستگاه چاپ را خیلی سریع‌تر و با هزینه کمتر برطرف کنید.

6- پخش شدن تونر روی کاغذ:

یکی دیگر از نشانه‌های خرابی درام پرینتر، پخش شدن تونر روی کاغذ است. این مشکل به دلیل از دست رفتن بار الکتریکی درام، خراشیدگی سطح درام و فرسودگی لایه حساس درام اتفاق می‌افتد. درام سالم، مانند آهنربای دقیق برای تونر عمل می‌کند و تونر را در جاهایی از کاغذ می‌نشاند که باید پرینت گرفته شوند. زمانی که درام خراب می‌شود، تونر روی کل سطح کاغذ پخش خواهد شد.

همچنین زمانی که تیغه پاک‌کننده درام (بلید) خراب می‌شود، سطح درام را به‌خوبی پاک نمی‌کند و تونر اضافی روی سطح برگه پخش خواهد شد. پخش شدن تونر روی کاغذ باعث کثیف شدن سطح کاغذ و افت کیفیت پرینت برگه‌ها می‌شود. در این حالت نیز باید برای تعمیر پرینتر و تعویض درام اقدام کنید تا کیفیت پرینت برگه‌ها بهتر شود.

جمع‌بندی مطالب

در این مقاله با درام کارتریج آشنا شدید و اهمیت وجود این قطعه در پرینتر را درک کردید. حالا شما می‌دانید که درام کارتریج، وظیفه انتقال تونر به کاغذ و چاپ تصاویر را انجام می‌دهد و به افزایش کیفیت و وضوح متون و تصاویر چاپ شده کمک می‌کند. خرابی درام پرینتر، با مشکلاتی مانند چاپ کمرنگ تصاویر و متون، خطوط تکراری، لکه‌های سیاه روی کاغذ و ارور دستگاه همراه است و به شما نشان می‌دهد که زمان تعویض درام کارتریج فرا رسیده است.
